Владельцы и механики мини-АЗС, КАЗС и ведомственных заправок нередко сталкиваются с ситуацией: колонка исправна, гидравлика работает надёжно, но «родная» электроника устарела или не позволяет интегрировать учёт в современную облачную систему. Топливораздаточные колонки серии NOVA бренда «Славутич» — яркий пример качественного оборудования с ресурсной гидравликой, которое можно и нужно модернизировать. В этой статье разберём устройство модели 2КЕД-50/100/160-0,25-1 и расскажем, как подключить её к контроллеру учёта топлива «Квота» от компании «Гарвекс» для автоматизированного контроля и диспетчеризации.
Устройство колонки 2КЕД-50/100/160-0,25-1 (серия NOVA)
Колонки этой серии собирались по блочно-модульному принципу на базе насосного моноблока Alublock 2000. В основе гидравлики — самовсасывающий лопастной насос с газоотделителем и измеритель объёма Autoset 500 производства Nuovo Pignone. Главная особенность, важная для интеграции учёта, — встроенный в измеритель генератор импульсов PAW94. Именно он выдаёт электрические импульсы, пропорциональные объёму прошедшего топлива. Сняв показания с этого датчика, контроллер может точно подсчитать отпущенные литры.
Другие ключевые узлы, участвующие в управлении: * Электромагнитный клапан (двух- или трёхходовой) — в конце дозы переводит колонку в режим сниженной подачи (до 5 л/мин) для точного долива. * Датчик положения пистолета — сигнализирует контроллеру, что кран снят (разрешен пуск насоса). * Пускатель электродвигателя (насоса Sirai) — включает/отключает подачу топлива.
«Родная» электроника колонки (контроллеры FDC1130ZM, FDC4480T или NovaFDC-3000) управляет этими узлами и может связываться с терминалом по протоколу Dlink2 через интерфейс RS-485. Но если вы ставите задачу подключить колонку к контроллеру учёта топлива «Квота», то протокол Dlink2 — это скорее неизвестность. Возможность его совместимости с электроникой «Квота» не подтверждена — этот вопрос решается индивидуально после осмотра платы инженерами «Гарвекс».
Два пути автоматизации: сравнительная таблица
На практике для колонок 2КЕД серии NOVA чаще всего применимы два подхода. Третий, резервный вариант — полная замена платы управления. Сведём их в таблицу.
| Способ подключения | Что делает контроллер «Квота» | Требования к колонке | Особенности |
|---|---|---|---|
| Прямое подключение (импульсное) | Считает импульсы с PAW94, через реле включает насос (пускатель) и управляет клапаном, отслеживает датчик пистолета. | Рабочая гидравлика, исправный генератор импульсов. Протоколы не нужны — только провода. | Один полноценный пост (с управлением клапаном снижения расхода) или два упрощённых на один контроллер Квота-2/3. |
| Замена платы на Квота-Р | Электроника «Нева-Р» в корпусе «Квота-Р» сама управляет насосом, клапаном, принимает импульсы и кнопки «Старт/Стоп». | Колонка должна иметь исправную гидравлику и генератор импульсов. | Работает в паре с Квота-2 или Квота-3 по RS-485. Подходит, если «родная» плата неисправна или не подходит для прямого подключения. |
| Замена платы на плату управления ТРК Гарвекс | Полная замена блока электроники колонки. Плата «Гарвекс» управляет насосом, клапанами, дисплеем, кнопками и генераторами импульсов. | Требуется освободить место в корпусе для новой платы. | Самый радикальный способ. Даёт полную интеграцию и настройку по Wi-Fi. Подходит при полной несовместимости старой электроники. |
Выбор способа делают инженеры «Гарвекс» после осмотра шильдика (модель, исполнение) и фото «родной» платы колонки.
Как подключить и настроить учёт: пошаговый план
Независимо от выбранного способа, порядок действий типовой. Рассмотрим его на примере самого частого варианта — прямого подключения контроллера «Квота» к колонке 2КЕД.
Шаг 1. Оценка колонки
Владелец делает фото шильдика (на корпусе колонки) и платы управления. Отправляет инженерам «Гарвекс». На основе фото определяется: * Какая именно модель (2КЕД-50, 2КЕД-100 или 2КЕД-160) и исполнение. * Можно ли использовать прямой съём импульсов с генератора PAW94. * Какой тип датчика пистолета (нормально замкнутый или нормально разомкнутый) установлен. * Есть ли двухканальный клапан на снижение расхода (для полноценного поста) или только однолинейный (тогда упрощённый пост).
Шаг 2. Настройка поста в контроллере «Квота»

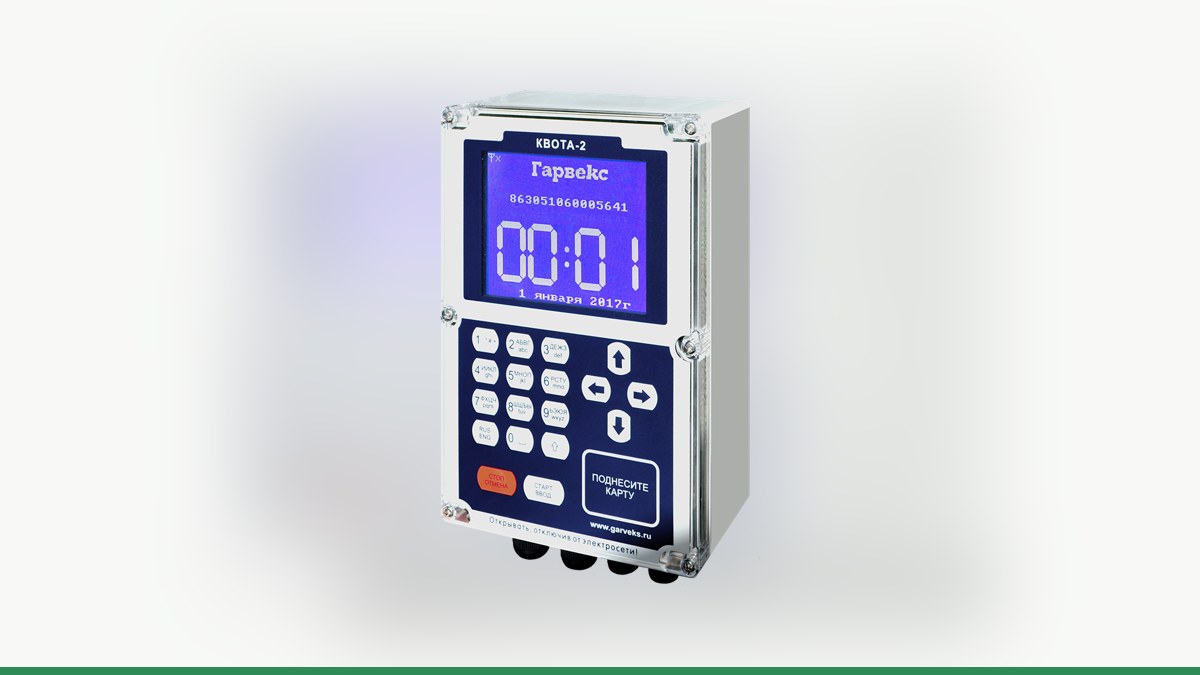

В меню контроллера (например, Квота-2 или Квота-3) задаются: * Тип поста — «Прямое управление». * Коэффициент импульсов на литр — берётся из паспорта генератора PAW94 (обычно указывает производитель измерителя Autoset 500). * Параметры насоса — время предварительного смачивания, работа реле. * Настройка клапана — если есть двухканальный, задаётся момент перехода на малую струю (по литрам до конца дозы). * Тип датчика пистолета — нормально замкнутый (NC) или нормально разомкнутый (NO).
Шаг 3. Пробный налив и коррекция
После подключения проводов (датчик пистолета, пускатель насоса, электромагнитный клапан, генератор импульсов) проводится пробный отпуск топлива в эталонный мерник. По факту выдачи в 10, 20 или 50 литров корректируется коэффициент импульсов. Если налили больше — коэффициент уменьшают, если меньше — увеличивают. Добиваются точности, заложенной в конструкцию измерителя.
Шаг 4. Подключение к облаку АЗС-Онлайн
Контроллер «Квота» оснащается GSM-модулем или подключается к проводной сети. Он передаёт данные о каждой заправке в облачный сервис АЗС-Онлайн. Здесь заводятся водители, выдаются карты или пин-коды, настраиваются лимиты (по объёму или по сумме). Оператор видит заправки в реальном времени и может удалённо запустить колонку.
Важный нюанс для ведомственных заправок и КАЗС: после любого вмешательства в электронику колонки, которое может повлиять на точность учёта (замена платы, подключение внешнего счётчика), может потребоваться внеочередная поверка. Обязательно уточните этот момент у инженеров «Гарвекс» до начала работ.
Шаг 5. Интеграция с учётной системой (опционально)
Через АЗС-Онлайн данные легко передаются в 1С и другие системы. Настраивается мониторинг запасов в резервуарах (если подключены датчики уровня). Если связь временно пропадает — все заправки сохраняются в памяти контроллера и автоматически отправляются при восстановлении соединения.
Вывод: не гадайте — отправьте фото
Колонки 2КЕД-50/100/160-0,25-1 (серия NOVA) бренда «Славутич» — это надёжная гидравлика, но без современного контроллера она остаётся «немой». Подключив её к контроллеру учёта топлива «Квота», вы получаете: * Автоматический учёт каждой выдачи. * Контроль доступа (карты, пин-коды). * Лимиты на водителей и группы. * Дистанционный мониторинг и отчёты. * Возможность интеграции с 1С и системами мониторинга транспорта.
Универсального рецепта для всех колонок NOVA нет. Многое зависит от конкретной ревизии платы и состояния электроники. Не пытайтесь подобрать схему подключения наугад — это может привести к ошибкам учёта или поломке.
Что делать прямо сейчас: сделайте чёткие фотографии шильдика вашей колонки (на корпусе) и её платы управления, после чего отправьте их инженерам «Гарвекс» через форму обратной связи. Специалисты подберут оптимальный способ (прямое подключение, установка Квота-Р или полная замена на плату управления ТРК Гарвекс) и подготовят схему, которая будет работать надёжно и точно.
