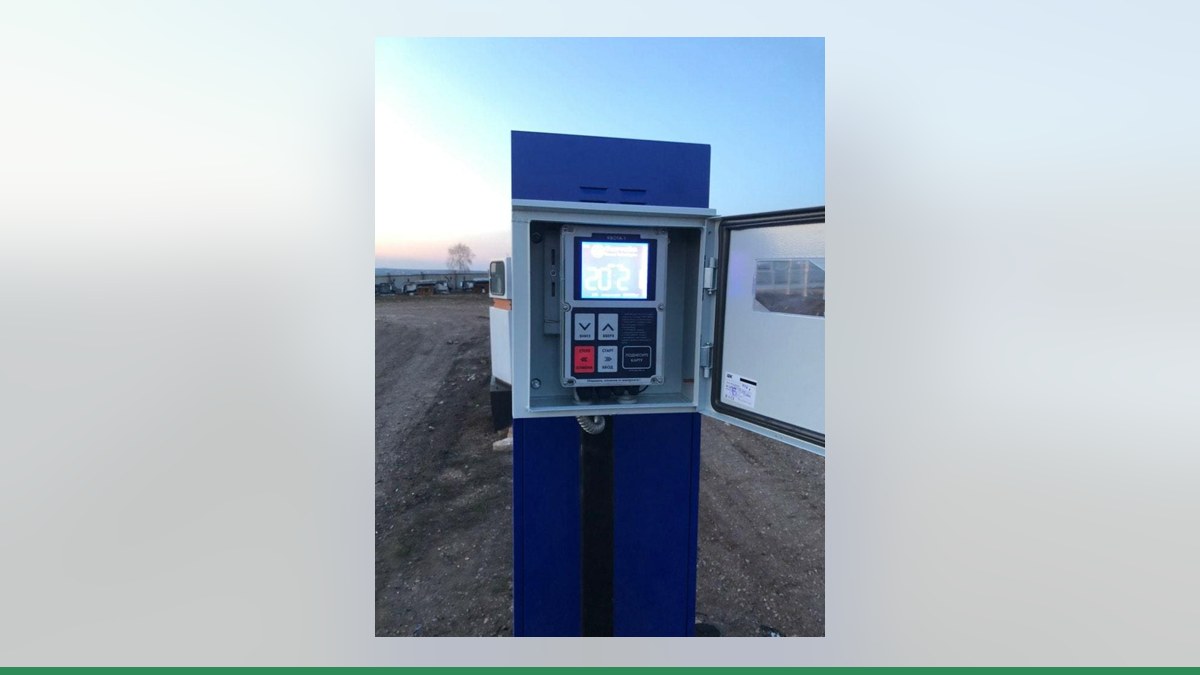

Модернизация отсчётного устройства Агат-4К: подключение к «Квоте» или замена электроники

Отсчётное устройство Агат-4К может обслуживать до четырёх постов выдачи: оно считает топливо по импульсам датчика расхода и поддерживает управление по RS-485 от контроллера Агат-12мк4 или компьютерно-кассовой системы. При модернизации важно не принять наличие интерфейса за подтверждение совместимости с любым контроллером. Для владельца мини-АЗС или ведомственной заправки есть три возможных направления: проверить RS-485, рассмотреть прямое подключение к «Квоте» или заменить электронику колонки. Подходящий вариант инженеры Гарвекс определяют по конкретному оборудованию.

Что нужно знать об Агат-4К

Согласно характеристикам модели, датчик расхода Агат-4К формирует импульс на каждые 0,01 л, а заявленный расход составляет 50 л/мин на пост. Управление колонкой выполняется по RS-485, протокол обмена указан как «Версия 2.0 ОАО АЗТ, г. Серпухов, 2002». Блок индикации может быть жидкокристаллическим или светодиодным; устройство устанавливается в корпус блока индикации с защитой IP54.

Эти сведения помогают понять, как устроена колонка, но сами по себе не подтверждают, что её протокол совместим с «Квотой». Интерфейс RS-485 — это способ связи, а не универсальный протокол обмена. Поэтому перед подключением важно установить, какая именно электроника стоит в колонке и как она настроена.

Не стоит также смешивать протоколы разных производителей. Например, у колонок «Нара» применяется собственный протокол обмена, а наличие RS-485 на Агат-4К не означает, что оборудование можно подключить к «Квоте» без проверки. Марка «Нара» имеет собственную историю и модели; совместимость с системой управления подбирают для конкретного оборудования.

Три варианта модернизации

1. Прямое подключение по импульсам. В этом варианте контроллер получает импульсы генератора колонки, сам считает объём и управляет насосом и клапанами через реле. Протоколы связи не используются: нужны подключения генератора импульсов, исполнительных устройств и датчика пистолета. Для Агат-4К такой путь можно рассматривать, если импульсный выход и исполнительные цепи доступны и подходят для подключения. Это необходимо подтвердить по осмотру или документации, а не только по характеристикам модели.

2. Управление по RS-485. Колонка сохраняет собственную электронику и сама считает выданный объём. Контроллер разрешает налив, задаёт дозу и получает результат по линии RS-485. У Агат-4К в описании указан протокол ОАО АЗТ, но готовая совместимость «Квоты» с ним не подтверждена. Инженеры Гарвекс проверяют модель платы и документацию; для старых отсчётных устройств совместимость заранее не предполагается.

3. Замена электроники. Если установленная плата устарела или не подходит для выбранной схемы учёта, можно рассмотреть замену на плату управления ТРК Гарвекс. Подбор зависит от конструкции колонки, состава исполнительных устройств и состояния проводки. Такая замена не является универсальным решением для всех Агат-4К и требует предварительного осмотра.

«Квота» поддерживает оба способа управления: прямое подключение и работу по RS-485 с совместимой электроникой. Однако число постов и возможная схема зависят от модели контроллера и конфигурации объекта. Посмотреть особенности оборудования можно на страницах контроллера Квота-2 и контроллера Квота-3. Выбирать один из них только по числу постов Агат-4К нельзя: сначала нужно определить способ подключения и проверить конкретную колонку.

Как подключить и настроить учёт

1. Соберите данные об оборудовании. Сфотографируйте шильдик колонки, плату, маркировки и доступные разъёмы. Если есть паспорт или схема, приложите их. По этим материалам инженеры Гарвекс оценят, какие варианты подключения можно рассматривать.
2. Определите способ управления. Для прямого подключения проверяют импульсный выход и цепи насоса, клапанов и датчика пистолета. Для RS-485 выясняют модель платы и протокол обмена. Если электроника несовместима или устарела, обсуждают замену платы управления.
3. Настройте пост в «Квоте». При прямом подключении задают тип поста и коэффициент импульсов, а также проверяют работу насоса, клапана и датчика пистолета. При подключении по RS-485 указывают параметры, которые соответствуют подтверждённой схеме и документации оборудования. Не переносите настройки с другой колонки без проверки.
4. Проведите пробный налив. Сверьте показания с мерником и при необходимости скорректируйте коэффициент учёта. Затем проверьте остановку налива и корректное завершение операции.
5. Проверьте передачу заправок. Если используется АЗС-Онлайн, убедитесь, что операции поступают в сервис. В нём можно вести лимиты топлива, авторизацию водителей, удалённый запуск и отчёты; сервис работает в связке «Квота + колонка».

Любые подключения выполняют при обесточенном оборудовании. Изменения в электронике и учёте следует поручить специалистам, знакомым с конкретной схемой колонки.

Что выбрать владельцу АЗС

Если важнее сохранить штатную электронику, сначала проверяют возможность управления по RS-485. Для Агат-4К наличие интерфейса известно, но совместимость протокола с «Квотой» не подтверждена — её оценивают отдельно. Прямое подключение может быть вариантом, когда доступны импульсный выход и нужные цепи управления. Замена платы рассматривается, если текущая электроника не подходит для требуемой схемы или её состояние не позволяет надёжно вести учёт.

После вмешательства в электронику колонки, влияющую на учёт, нужна поверка — уточните у инженеров Гарвекс.

Чтобы подобрать схему без предположений, отправьте инженерам Гарвекс фотографии шильдика и платы Агат-4К, а также паспорт или схему, если они есть. По этим данным можно предметно обсудить прямое подключение, проверку RS-485 или замену электроники.
