Модернизация CLOU 7002: прямое подключение к «Квоте» или замена электроники

CLOU 7002 — модульная колонка Scheidt & Bachmann на один продукт и два шланга. В её составе — ценовой компьютер T20, ЖК-дисплей, измеритель со встроенным импульсным датчиком и моноблок S&B. Если нужно организовать учёт топлива через контроллер «Квота», заранее нельзя считать ни прямое подключение, ни обмен по RS-485 заведомо совместимыми. Возможную схему выбирают инженеры Гарвекс после осмотра колонки или по паспорту и фотографиям платы.

Что важно знать о CLOU 7002

Электроника колонки обменивается данными с измерителем и периферией по внутренней шине CAN. При этом встроенный импульсный датчик измерителя может рассматриваться как источник импульсов для учёта — но возможность его использования и способ подключения должны быть проверены на конкретной колонке.

У модернизации есть два разных сценария: оставить электронику колонки и подключить контроллер к подходящим цепям либо заменить плату управления. Это не равнозначные способы: в первом случае рассматривают сигналы и исполнительные цепи колонки, во втором — управление насосом, клапанами и другими узлами переносится на новую плату.

Почему не стоит заранее выбирать схему

Название модели само по себе не подтверждает совместимость. Важны фактическая комплектация, состояние и исполнение электроники, а также доступные сигналы. Поэтому перед работами инженерам нужны сведения о колонке, а не только пожелание подключить её «по протоколу».

Варианты модернизации

Прямое подключение

При прямом подключении протоколы не используются. Контроллер принимает импульсы от измерителя, включает насос и клапан через свои реле, а также может учитывать сигнал датчика пистолета. В настройках задают коэффициент импульсов на литр. Если импульсы пропали, контроллер останавливает насос.

Для такого варианта важно проверить не только выход импульсного датчика, но и электрические цепи управления. Самостоятельно соединять контроллер с электроникой CLOU 7002 без схемы и проверки не следует: способ подключения определяют инженеры Гарвекс.

Управление по RS-485

Это другой принцип работы: колонка остаётся со своей электроникой и сама считает литры, а «Квота» обменивается с ней командами и данными по RS-485. Возможность такого управления CLOU 7002 не подтверждена. Наличие у колонки интерфейсного модуля V11 или IFSF LON также не означает, что она будет работать с контроллером «Квота» по RS-485. Это проверяют инженеры по модели платы и документации.

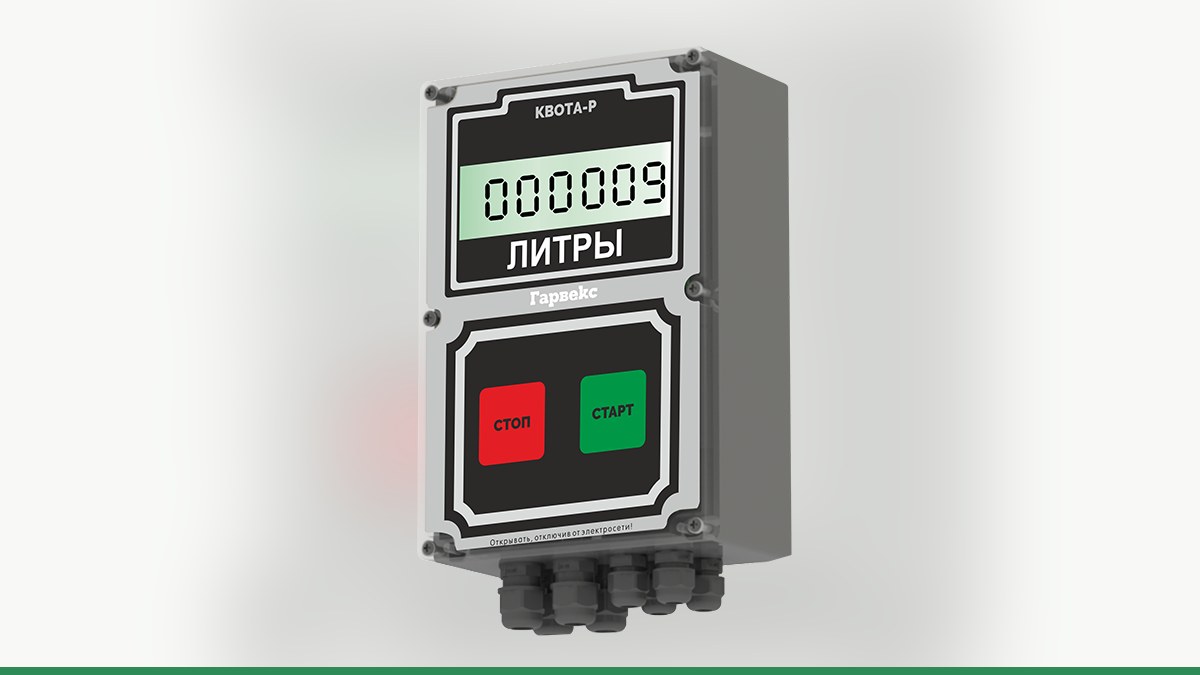

Информацию о контроллере можно посмотреть на странице контроллера Квота-2. Не следует путать прямое подключение с управлением по RS-485: в первом случае используются импульсы и реле, во втором — обмен между электроникой колонки и контроллером.

Замена платы управления

Если имеющуюся электронику нельзя использовать для выбранной схемы учёта, рассматривают замену платы. Плата управления ТРК Гарвекс управляет насосом, клапанами, генераторами импульсов, дисплеем и кнопками колонки; возможность её применения к CLOU 7002 определяют после осмотра. Подробнее — плата управления ТРК Гарвекс.

Как подключить и настроить учёт

1. Передайте данные о колонке. Отправьте инженерам Гарвекс фото шильдика и платы, а при наличии — паспорт или документацию на колонку. По ним оценят варианты подключения и подскажут, какие дополнительные сведения нужны.
2. Согласуйте схему. Инженеры проверят, можно ли подключить «Квоту» напрямую, управлять колонкой по RS-485 или потребуется замена платы. До этой проверки нельзя считать выбранный способ совместимым.
3. Настройте контроллер. Для прямого подключения задают тип поста и коэффициент импульсов, проверяют управление насосом и клапаном, а также сигнал датчика пистолета. При управлении по RS-485 настраивают адрес устройства, если такой вариант подтверждён для конкретной электроники.
4. Проверьте налив. Выполните пробный налив в мерник и при необходимости скорректируйте коэффициент. Проверьте остановку колонки и соответствие учтённого объёма.
5. Подключите передачу данных. Если используется АЗС-Онлайн, проверьте, что заправки передаются в сервис. В связке «Квота + колонка» контроллер отправляет данные через GSM или проводную сеть; при потере связи операции сохраняются в его памяти и передаются позже. В сервисе АЗС-Онлайн можно вести учёт заправок, настраивать лимиты и формировать отчёты.

После вмешательства в электронику колонки, которое влияет на учёт, нужна поверка. Порядок уточните у инженеров Гарвекс.

Как выбрать подходящий вариант

Для CLOU 7002 нельзя заранее обещать подключение к «Квоте» по импульсному входу или RS-485. Прямой способ требует проверки импульсного датчика и цепей управления; RS-485 — подтверждения совместимости электроники; замена платы — оценки того, подходит ли решение к конкретному исполнению колонки.

Чтобы инженеры Гарвекс могли подобрать схему, отправьте им фотографии шильдика и платы CLOU 7002, а также паспорт колонки, если он есть. Это поможет определить дальнейшие шаги без предположений о совместимости.
