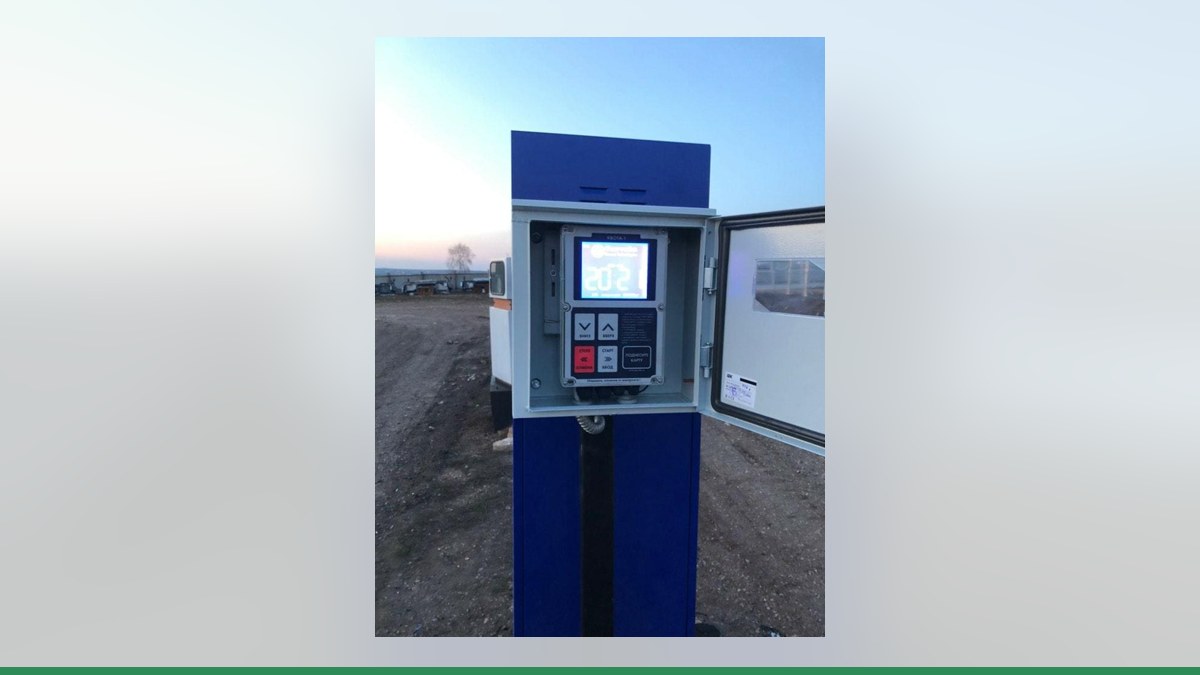

Модернизация Gilbarco S-MPD / EC2000: подключение к «Квоте» или замена электроники

Gilbarco S-MPD / EC2000 — колонка 1998 года с электроникой EC2000. В этой конфигурации применяются счётчик Ecometer или C-Meter, мультиплексный объёмомер и насосный блок ZPA. При модернизации важно не предполагать заранее, что существующая электроника подключится к контроллеру учёта по знакомому интерфейсу: схему выбирают по фактическому устройству колонки.

На практике рассматривают два основных направления: подключить «Квоту» напрямую к датчику импульсов и исполнительным цепям либо заменить электронику колонки. Связь по RS-485 — отдельный вариант только для случая, когда у колонки остаётся собственная электроника и подтверждена совместимость её платы. Инженеры Гарвекс определяют решение после осмотра или изучения паспорта и фотографий платы.

Что важно знать об EC2000

Параметры EC2000 с интерфейсом Kienzle задаются сервисным терминалом FB1. Для управления такими колонками по токовой петле Gilbarco Two-Wire v1.0 применяется блок 199-02. Это сведения об электронике и способах управления самой колонкой, а не подтверждение совместимости с контроллером «Квота».

Возможность связи Gilbarco Two-Wire или IFSF с контроллером «Квота» не подтверждена. Нельзя считать эти протоколы взаимозаменяемыми с другими интерфейсами или автоматически переносить настройки между системами. Если планируется оставить штатную электронику и управлять колонкой через RS-485, инженеры проверяют возможность связи по модели платы.

Два варианта модернизации

Прямое подключение подходит, если есть доступ к генератору импульсов, пускателю насоса, клапанам и датчику пистолета. В этом режиме контроллер считает импульсы, управляет насосом и клапанами через реле и отслеживает состояние пистолета. Протоколы связи для такого управления не используются: подключаются необходимые провода.

В настройках контроллера задают коэффициент импульсов на литр, параметры насоса и клапана, а также тип контакта датчика пистолета. Если импульсы пропали, «Квота» останавливает насос. Подключение и настройка должны соответствовать фактической схеме колонки.

Управление по RS-485 устроено иначе: колонка сохраняет собственную электронику и сама считает выданное топливо, а «Квота» разрешает налив, задаёт дозу и получает результат. Этот вариант нельзя автоматически назначить для EC2000: совместимость проверяют по модели платы.

У «Квоты-2» возможно прямое подключение одного полноценного поста или двух упрощённых. «Квота-3» поддерживает до четырёх постов, но при прямом подключении — один полноценный или два упрощённых; остальные посты могут работать по RS-485 при совместимой электронике. Подробнее о возможностях модели — контроллере Квота-2.

Если прямое подключение невозможно или существующая электроника не подходит для выбранной схемы, рассматривают замену платы. Плата управления ТРК Гарвекс управляет насосом, клапанами, генераторами импульсов, дисплеем и кнопками колонки. Подбор для конкретной S-MPD / EC2000 выполняют по осмотру: заранее обещать совместимость или конкретную конфигурацию нельзя. Описание изделия: плата управления ТРК Гарвекс.

Как подключить и настроить учёт

1. Подготовить данные о колонке. Сделайте фотографии шильдика и платы управления. Если есть паспорт, приложите его. По этим материалам инженеры Гарвекс предварительно оценят возможную схему.
2. Выбрать способ управления. После осмотра определяют, доступно ли прямое подключение, можно ли использовать RS-485 с установленной платой или требуется замена электроники.
3. Подключить оборудование. При прямом варианте соединяют контроллер с импульсным датчиком, пускателем, клапанами и датчиком пистолета. Для RS-485 используют его только при подтверждённой совместимости платы.
4. Настроить пост и проверить налив. В «Квоте» задают тип поста и необходимые параметры выбранной схемы. Затем выполняют пробный налив в мерник и при необходимости корректируют коэффициент импульсов.
5. Проверить передачу данных. Если на объекте используется облачный сервис, проверяют поступление заправок. В связке с «Квотой» сервис АЗС-Онлайн позволяет вести учёт заправок, назначать лимиты и формировать отчёты. При потере связи контроллер хранит операции в памяти и передаёт их позднее.

После вмешательства в электронику колонки, влияющего на учёт, нужна поверка — уточните у инженеров Гарвекс.

Как выбрать подходящий путь

Прямое подключение может быть уместно, когда доступны нужные цепи и удаётся корректно подключить импульсный датчик, насос, клапаны и датчик пистолета. Сохранение штатной электроники с RS-485 рассматривают только после проверки платы: наличие у колонки собственного интерфейса само по себе не подтверждает связь с «Квотой». Замена платы — ещё один вариант, если штатная электроника не подходит, но возможность установки также определяют индивидуально.

Чтобы инженеры Гарвекс предложили схему для вашей Gilbarco S-MPD / EC2000, отправьте фото шильдика и платы управления. По результатам осмотра или изучения паспорта специалисты подскажут, какие варианты подключения можно рассматривать для конкретной колонки.
