kamka 5111-21 на мини-АЗС и ведомственной заправке: учёт топлива через АЗС-Онлайн

Колонка kamka 5111-21 — это однопистолетная стойка с всасывающей гидравликой, производительностью 50 л/мин и питанием 380 В. Она рассчитана на безоператорную выдачу топлива по картам на ведомственных заправках и в парках техники. Штатный контроллер BS-02, который идёт в комплекте с колонкой, считает импульсы расходомера, управляет насосом и клапаном, а также передаёт данные по RS-485 на компьютер с программой benzamat. Однако для многих владельцев мини-АЗС и КАЗС требуется более гибкое решение — облачный учёт с удалённым контролем, лимитами на водителя и интеграцией с 1С. Именно для этого создан сервис АЗС-Онлайн в связке с контроллерами учёта топлива «Квота» от компании «Гарвекс».

В этой статье разберём, как колонка kamka 5111-21 может быть подключена к системе АЗС-Онлайн, какие варианты совместимы с оборудованием и что нужно учесть до начала работ.

Особенности kamka 5111-21 для подключения к системе учёта

Модель 5111-21 — это автоматизированная колонка с одним рукавом длиной 4 м (Ду 20) и автоматическим краном. Она оборудована считывателем карт (Mifare или Em-Marine) и дисплеем (СДИ или ЖКИ). Рабочий диапазон температур — от −40 до +50 °C, погрешность измерения — 0,25 %. Питание — трёхфазное 380 В.

Внутри колонки стоит контроллер BS-02 (Benza), который выполняет все функции управления — считает импульсы расходомера (от 47 до 200 импульсов на литр, частота до 400 Гц, выход «открытый коллектор»), включает насос через реле до 8 А и управляет клапанами. Для связи с внешними системами контроллер использует интерфейс RS-485 и Ethernet (опционально GSM).

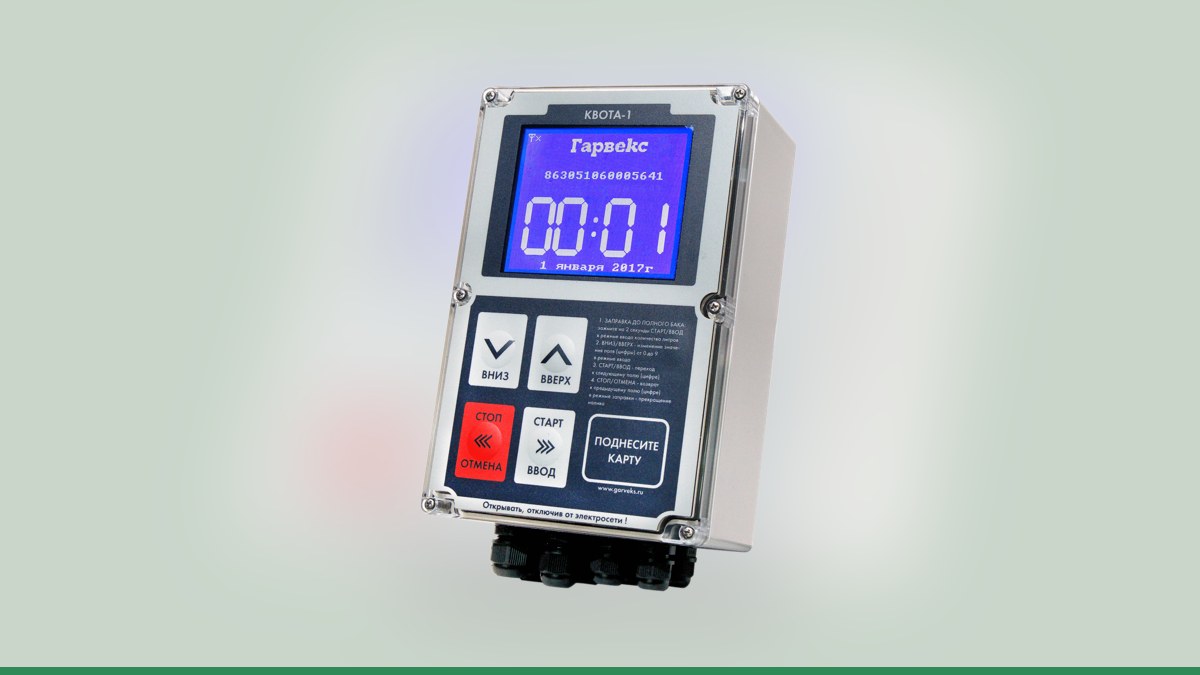

При этом сам BS-02 не передаёт данные напрямую в облачный сервис АЗС-Онлайн — он рассчитан на работу с программой benzamat. Чтобы организовать учёт через АЗС-Онлайн, колонку нужно подключить к контроллеру «Квота» (Гарвекс). Есть два основных варианта такого подключения, и выбор зависит от состояния электроники колонки и требуемого функционала.

Два варианта: прямое подключение или замена платы

👉 Прямое подключение (импульсный сигнал)

При прямом подключении контроллер «Квота» подключается напрямую к генератору импульсов расходомера колонки, а также к пускателю насоса, клапанам и датчику пистолета. Штатный контроллер BS-02 при этом не используется — его либо отключают, либо демонтируют.

Контроллер «Квота» сам считает литры по импульсам (в настройке задаётся коэффициент «импульсов на литр»), включает и выключает насос через свои реле, следит за состоянием датчика пистолета. Если импульсы пропадают (например, закончилось топливо или засорился фильтр), насос автоматически останавливается.

Для прямого подключения подходят контроллеры:

• Квота-2 — до 2 постов, устанавливается вне взрывоопасной зоны.
• Квота-3 — взрывозащищённый корпус, до 4 постов. Прямым подключением можно организовать один полноценный пост (с двухканальным счётчиком импульсов и клапаном снижения расхода) или два упрощённых поста (одноканальный счётчик, без снижения расхода).

Ограничение: прямое подключение возможно, если у колонки есть исправный генератор импульсов (тип генератора уточняется в паспорте колонки). Также требуется, чтобы параметры импульсного выхода (напряжение, ток) были совместимы с входом контроллера «Квота».

👉 Замена электроники на плату управления ТРК Гарвекс

Если штатная электроника колонки устарела, неисправна или не подходит для прямого подключения, можно заменить её на плату управления ТРК Гарвекс. Эта плата берёт на себя все функции управления: управление насосом, клапанами, дисплеем и кнопками, счёт импульсов, настройку через меню и по Wi-Fi.

После замены колонка становится полностью совместимой с контроллерами «Квота» и может подключаться как по прямому методу (импульсы от нового генератора), так и по RS-485 (если плата поддерживает этот интерфейс). Подбор конкретной модели платы и схема замены определяются инженерами «Гарвекс» после осмотра колонки или анализа её паспорта и фото штатной платы.

Сравнение вариантов подключения

Важно: при любом вмешательстве в электронику колонки, которое влияет на точность учёта, потребуется повторная поверка — уточните этот вопрос у инженеров «Гарвекс».

Как подключить и настроить учёт: пошаговый порядок

1. Пришлите информацию о колонке.
   Владелец отправляет инженерам «Гарвекс» фото шильдика (название модели, серийный номер) и качественное фото штатной платы управления колонки (BS-02). Наши специалисты определят, какой вариант подключения возможен и какие дополнительные компоненты потребуются.

2. Выбор и настройка контроллера «Квота».
   В зависимости от количества постов выбирается Квота-2 или Квота-3. В настройках поста задаётся тип подключения (прямое или по RS-485), коэффициент импульсов, параметры насоса и клапана, а также тип контакта датчика пистолета (нормально замкнутый или нормально разомкнутый).

3. Пробный налив и коррекция.
   После подключения проводится пробный налив в мерник. Если фактические литры отличаются от показаний контроллера, корректируется коэффициент импульсов. Для точной настройки может потребоваться несколько циклов.

4. Настройка связи с АЗС-Онлайн.
   Контроллер «Квота» передаёт данные в облачный сервис через SIM-карту (GSM) или по проводной сети (LAN для Квота-3). Если связь временно пропадает, заправки накапливаются в памяти контроллера (до 8192 операций) и автоматически отправляются при восстановлении соединения. Убедитесь, что заправки приходят в личный кабинет АЗС-Онлайн.

5. Заведение водителей, карт и лимитов.
   В интерфейсе АЗС-Онлайн создаются учётные записи водителей, привязываются карты (Mifare или Em-Marine), устанавливаются лимиты на группу или на конкретного сотрудника. Система позволяет удалённо запускать колонку, контролировать остатки в резервуарах и формировать отчёты в реальном времени.

Что нужно знать перед началом работ

• Прямое подключение не требует протоколов — только провода от генератора импульсов, пускателя насоса, клапана и датчика пистолета. Никакой настройки связи по RS-485 в этом режиме не нужно.
• Контроллер «Квота» устанавливается вне взрывоопасной зоны (для Квота-1, Квота-2) или во взрывозащищённом корпусе (Квота-3).
• Если колонка уже эксплуатируется со штатным контроллером BS-02, необходимо убедиться, что после отключения BS-02 не возникает аварийных ситуаций (например, непреднамеренное включение насоса).
• Замена платы — более затратный, но зачастую более надёжный способ, особенно если штатная электроника уже имеет износ или не поддерживает нужные функции.

Вывод

Колонка kamka 5111-21 может быть интегрирована в систему АЗС-Онлайн двумя способами: прямым подключением к контроллеру «Квота» (с сохранением штатного расходомера) или заменой электроники на плату управления ТРК Гарвекс. Какой вариант подходит именно для вашей колонки — решают инженеры «Гарвекс» на основе предоставленных данных.

Не пытайтесь самостоятельно подключать провода, если у вас нет опыта работы с электроникой АЗС — это может привести к выходу из строя оборудования или некорректному учёту топлива.

Отправьте фото шильдика и платы колонки инженерам «Гарвекс» через контакты — специалисты подберут схему и расскажут о дальнейших шагах. Учёт топлива в АЗС-Онлайн сделает вашу заправку прозрачной, контролируемой и удобной как для вас, так и для водителей.
