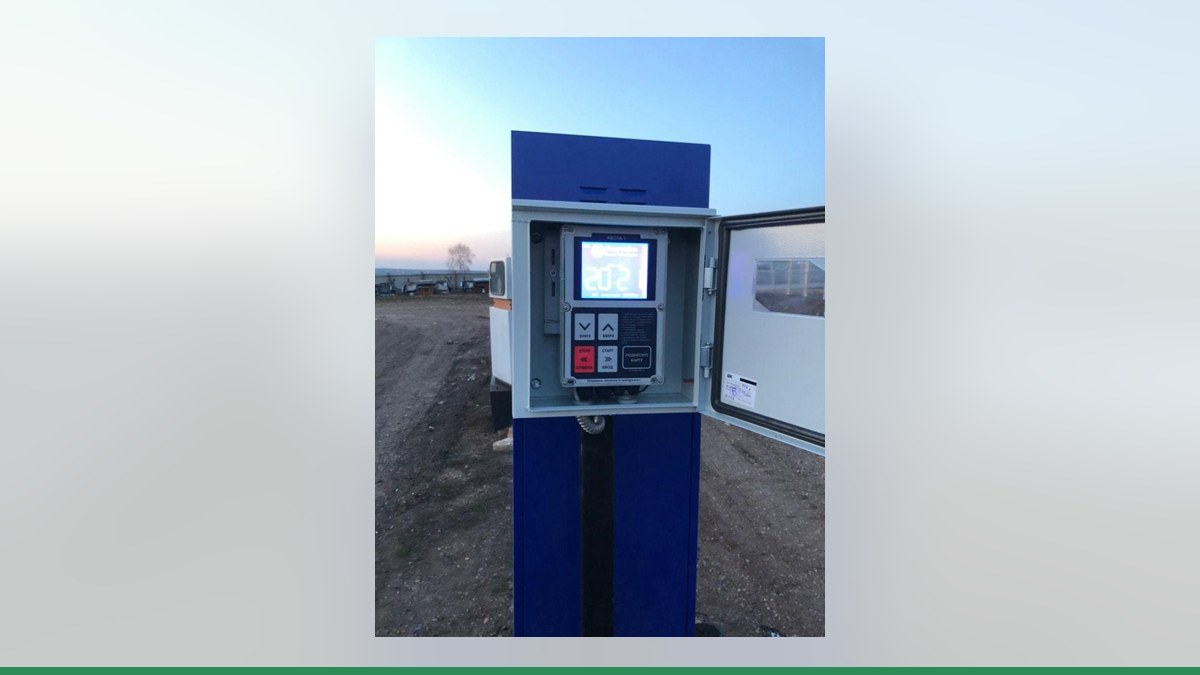

Модернизация Нара 28: прямое подключение к «Квоте» или замена платы управления

Топливораздаточная колонка «Нара 28» — проверенная временем модель: одинарная колонка на 50 л/мин, поршневой измеритель объёма, оптический датчик расхода с периодом 10 мл. Она до сих пор работает на многих мини-АЗС, ведомственных заправках и КАЗС. Но её электроника спроектирована под старые системы управления. Если вы хотите подключить колонку к современному контроллеру учёта топлива — например, к одному из контроллеров «Квота» от Гарвекс, — у вас есть три принципиально разных пути: импульсное подключение, работа по протоколу RS-485 или полная замена платы управления. Какой вариант подойдёт именно вашей колонке — зависит от того, какая электроника установлена внутри.

Вариант 1: прямое импульсное подключение к «Квоте»

Контроллер «Квота» может управлять колонкой напрямую, без участия её собственной электроники. В этом случае Квота сама считает импульсы от генератора импульсов колонки, включает и выключает насос и клапан через свои реле, а также контролирует датчик пистолета. Никакие протоколы связи не нужны — только провода от генератора импульсов, пускателя насоса, клапанов и геркона пистолета.

Для такой схемы подходят контроллеры Квота-2 и Квота-3. Один контроллер может обслуживать один полноценный пост с двухканальным счётчиком импульсов и клапаном снижения расхода либо два упрощённых поста с одноканальным счётчиком.

У колонки «Нара 28» есть две особенности, которые нужно учесть:

• Датчик расхода — оптический, формирует два канала со сдвигом 90°. Период выходного сигнала — 10 мл. Это означает, что на один литр топлива приходится 100 импульсов. Коэффициент «импульсов на литр» задаётся в настройках поста Квоты.
• Датчик положения крана — геркон. Тип контакта (нормально замкнутый или нормально разомкнутый) согласуется при настройке.

Когда прямое подключение лучше?

• Если у колонки установлено отсчётное устройство без интерфейса RS-485 (например, «Топаз» 106К2-4 или более старая панель, работающая от пульта по импульсам).
• Если собственная электроника колонки неисправна, но механическая часть — насос, измеритель, клапаны — в порядке.
• Если вам нужно упростить эксплуатацию: Квота берёт на себя весь цикл управления, а колонка становится «глупым» исполнителем.

Что нужно проверить?

Перед подключением инженеры Гарвекс должны увидеть плату колонки или хотя бы её шильдик и схему. Не все версии «Нары 28» допускают прямое управление без доработки. После вмешательства в электронику колонки, влияющую на учёт, нужна поверка — уточните у инженеров.

Вариант 2: управление по RS-485 (с проверкой совместимости)

Родная плата колонки «Нара 28» — ЭЦТ 2-16.01 — поддерживает дистанционное управление по интерфейсу RS-485 с протоколом ЗАО «Нара» (версии 2.0 и 2.1). Если эта плата исправна, вы можете подключить Квоту к той же линии. В этом случае электроника колонки сама считает литры, а Квота лишь выдаёт команду на налив, задаёт дозу и получает результат.

Однако совместимость конкретной платы с Квотой по RS-485 нужно проверять. Инженеры Гарвекс могут определить это по модели платы, версии прошивки и паспорту колонки. Для старых отсчётных устройств (например, «Топаз» без интерфейса) совместимость не подтверждена.

Схему подключения по RS-485 инженеры подбирают индивидуально, присылая на осмотр фото платы и шильдика колонки. После настройки также потребуется проверить пробным наливом, что доза и учёт совпадают.

Вариант 3: замена платы управления на плату Гарвекс

Если электроника колонки окончательно устарела, вышла из строя или несовместима с современными системами — есть третий путь: заменить плату управления на новую. Для этого подходит плата управления ТРК Гарвекс.

Эта плата самостоятельно управляет насосом, клапанами, генераторами импульсов, дисплеем и кнопками колонки. Настройка производится через меню и по Wi-Fi. После замены колонка превращается в устройство, полностью совместимое с контроллерами «Квота» — как по прямому подключению, так и по RS-485.

Плата подбирается при осмотре колонки: инженеры Гарвекс оценивают состояние проводки, тип двигателя, датчиков и клапанов. Замена электроники — наиболее трудоёмкий вариант, но он решает проблему раз и навсегда, если оригинальная плата не подлежит ремонту.

Сравнение вариантов: что выбрать?

Как подключить и настроить учёт

Независимо от выбранного способа, порядок работ одинаков:

1. Диагностика. Владелец присылает инженерам Гарвекс фото шильдика колонки (модель, заводской номер) и фото платы управления. Инженеры выбирают схему подключения — импульсную, RS-485 или с заменой платы.
2. Настройка поста в контроллере. В меню Квоты задаётся тип поста, коэффициент импульсов на литр (для прямого подключения) или сетевой адрес крана (для RS-485), настраивается насос, клапан и датчик пистолета.
3. Пробный налив. В мерник 10 л заливается топливо, результат сравнивается с показаниями контроллера. Если расхождение есть — корректируется коэффициент импульсов (для импульсной схемы) или юстируется измеритель колонки.
4. Настройка связи. Квота настраивается на передачу данных в облачный сервис АЗС-Онлайн. Проверяется, что заправки приходят на сервер в реальном времени.
5. Запуск в эксплуатацию. В АЗС-Онлайн заводятся водители, топливные карты или пин-коды, устанавливаются лимиты налива. Контроллер хранит до 8192 операций в энергонезависимой памяти и при восстановлении связи отправляет отчёты за весь период.

Помните: после любого вмешательства в электронику колонки, влияющего на точность учёта, требуется поверка. Уточните необходимость конкретных процедур у инженеров Гарвекс.

Вывод

Модернизация колонки «Нара 28» возможна в любом техническом состоянии. Если электроника оригинальная и исправна — можно работать по RS-485. Если плата вышла из строя — проще всего заменить её на плату управления ТРК Гарвекс. Если хотите максимально упростить систему — выбирайте прямое импульсное подключение к контроллеру «Квота».

Чтобы инженеры Гарвекс подобрали схему, отправьте на контакты компании фото шильдика колонки и фото платы управления. После осмотра вы получите точный план работ и схему соединений.
