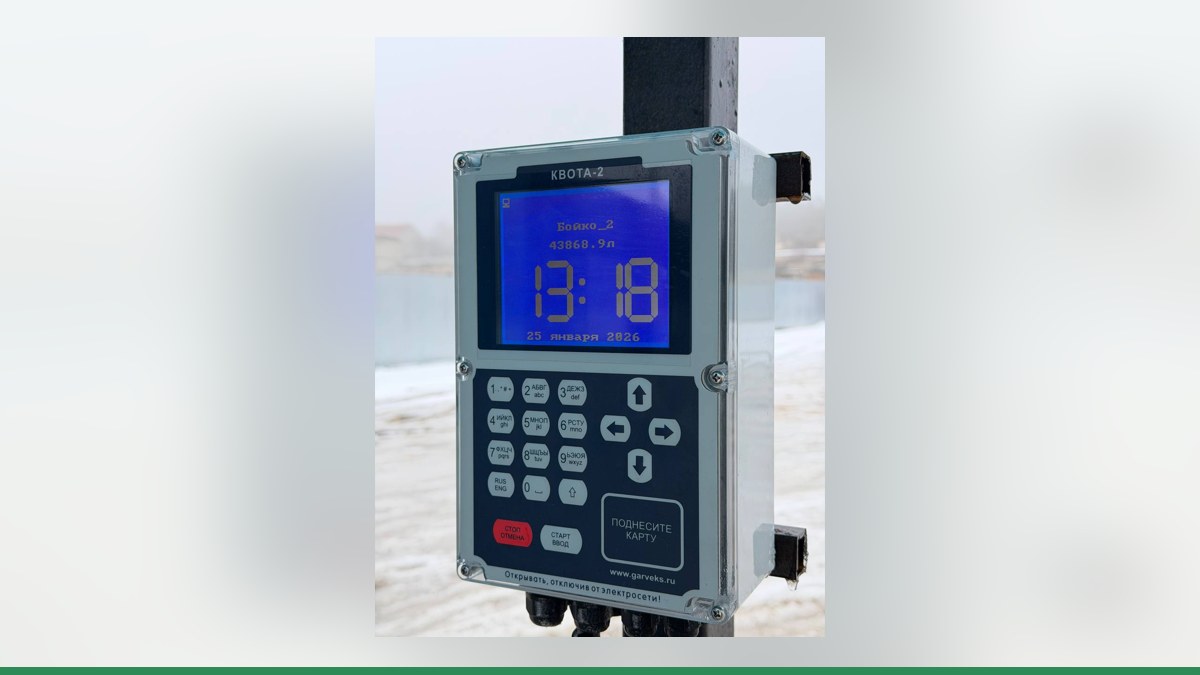

Нара 4000 (модели С111, С122): устройство и подключение к контроллеру учёта топлива «Квота»

ТРК «Нара 4000» моделей С111 и С122 — колонка с электроприводом и дистанционным управлением. Чтобы подключить её к контроллеру учёта топлива «Квота», сначала нужно выяснить, какая электроника установлена внутри и какие сигналы она выдаёт. Одного названия модели недостаточно, чтобы гарантировать совместимость или выбрать схему: решение принимают после осмотра колонки, шильдика и платы.

Устройство Нара 4000: что важно для подключения

По руководству 2008 года, «Нара 4000» имеет электронное отсчётное устройство, датчик расхода с питанием 12 В и клапан с электромагнитом ВФКУ 6.650.601.00. В колонке также предусмотрен фильтр 60 (20) мкм и электродвигатель АИМЛ 71А4 мощностью 0,55 кВт с питанием 380 В.

Рабочие характеристики модели: номинальный расход — 50 л/мин, наименьший — 5 л/мин, минимальная доза — 2 л, погрешность — ±0,25 %. Длина рукава составляет 4 м. Эти данные помогают понять устройство ТРК, но сами по себе не определяют способ связи с контроллером.

Для подключения важно установить:

• какая плата и отсчётное устройство стоят в конкретной колонке;
• можно ли получить от датчика расхода импульсный сигнал, совместимый с контроллером;
• как управляются насос и клапан;
• есть ли в электронике интерфейс RS-485 и поддерживается ли нужный протокол;
• предусмотрен ли в цепях колонки датчик положения пистолета и каков тип его контакта.

Не следует считать, что любая С111 или С122 имеет одинаковую конфигурацию платы. Если сведения по маркировке отсутствуют, инженерам понадобятся фотографии шильдика и электронной платы.

Варианты подключения к «Квоте»

Для учёта используют прямое подключение по импульсам либо управление колонкой по RS-485 через её собственную электронику. Это разные схемы: при прямом подключении протоколы не используются, а по RS-485 работает электроника ТРК, которая самостоятельно считает отпущенное топливо.

Прямое подключение

При такой схеме контроллер считает импульсы генератора, управляет насосом и клапаном через свои реле и контролирует датчик пистолета, если он предусмотрен схемой. В настройках задают коэффициент импульсов на литр, который определяют и проверяют при наладке. Для «Нара 4000» нельзя назначать этот коэффициент по названию модели: сначала нужно подтвердить, что датчик выдаёт подходящий сигнал.

Протоколы обмена при прямом подключении не применяются. Потребуются соединения с датчиком расхода, цепями управления насосом и клапаном, а также с датчиком пистолета, если он есть в конкретной колонке. Не подключайте датчик только по факту его питания 12 В — тип выхода и электрические параметры должен проверить специалист.

Подключение по RS-485

Этот вариант возможен, если в колонке установлена электроника с интерфейсом RS-485 и инженеры подтвердили совместимость её платы. Наличие разъёма или маркировки RS-485 ещё не означает, что контроллер сможет обмениваться данными с колонкой: важны поддерживаемый протокол и конфигурация электроники.

Готовую совместимость «Квоты» с протоколом «Нара» предполагать нельзя. Для старых отсчётных устройств возможность работы по RS-485 не подтверждена. Подробно о возможностях контроллеров можно узнать на страницах контроллера Квота-2 и контроллера Квота-3.

Замена платы

Если штатная электроника устарела или не подходит для выбранной схемы, после осмотра колонки можно рассмотреть установку платы управления ТРК Гарвекс. Она управляет насосом, клапанами, генераторами импульсов, дисплеем и кнопками колонки. Возможность замены зависит от устройства конкретной ТРК; до осмотра обещать совместимость нельзя.

Как подключить и настроить учёт

1. Соберите сведения о колонке. Сфотографируйте шильдик и плату, включая маркировки и подключённые разъёмы. Не отсоединяйте провода, если их назначение неизвестно.
2. Передайте материалы инженерам Гарвекс. По фотографиям или после осмотра специалисты определят, можно ли использовать прямое подключение, рассматривать RS-485 или подбирать замену электроники.
3. Согласуйте схему и проверьте цепи. При прямом варианте проверяют выход датчика расхода, подключение насоса и клапана, а также датчик пистолета, если он установлен. При RS-485 подтверждают модель платы и возможность обмена.
4. Настройте пост в «Квоте». Для прямого подключения указывают тип поста и коэффициент импульсов, а также параметры насоса, клапана и датчика пистолета. Для RS-485 задают согласованные с выбранной схемой параметры соединения — их определяют инженеры после проверки оборудования.
5. Проведите пробный налив в мерник. Сверьте показания колонки и контроллера, при необходимости скорректируйте коэффициент импульсов. До проверки результата не вводите пост в обычную эксплуатацию.
6. Подключите передачу данных. Если используется облачный учёт, настройте связку контроллера с колонкой и проверьте поступление заправок в сервис АЗС-Онлайн.

После вмешательства в электронику колонки, влияющего на учёт, нужна поверка — уточните у инженеров Гарвекс.

Что подготовить владельцу или механику

Чтобы быстрее определить возможную схему, подготовьте:

• фотографии шильдика и платы колонки;
• описание симптома или задачи: нужен учёт отпуска, дистанционный запуск либо интеграция с системой;
• сведения о том, работает ли колонка сейчас и менялась ли её электроника;
• информацию о доступных кабелях и месте установки контроллера.

Для Нара 4000 С111 и С122 выбор между импульсным подключением, RS-485 и заменой платы зависит от фактической электроники, а не только от модели. Отправьте инженерам Гарвекс фото шильдика и платы — они проверят оборудование и предложат схему подключения без предположений о совместимости.
