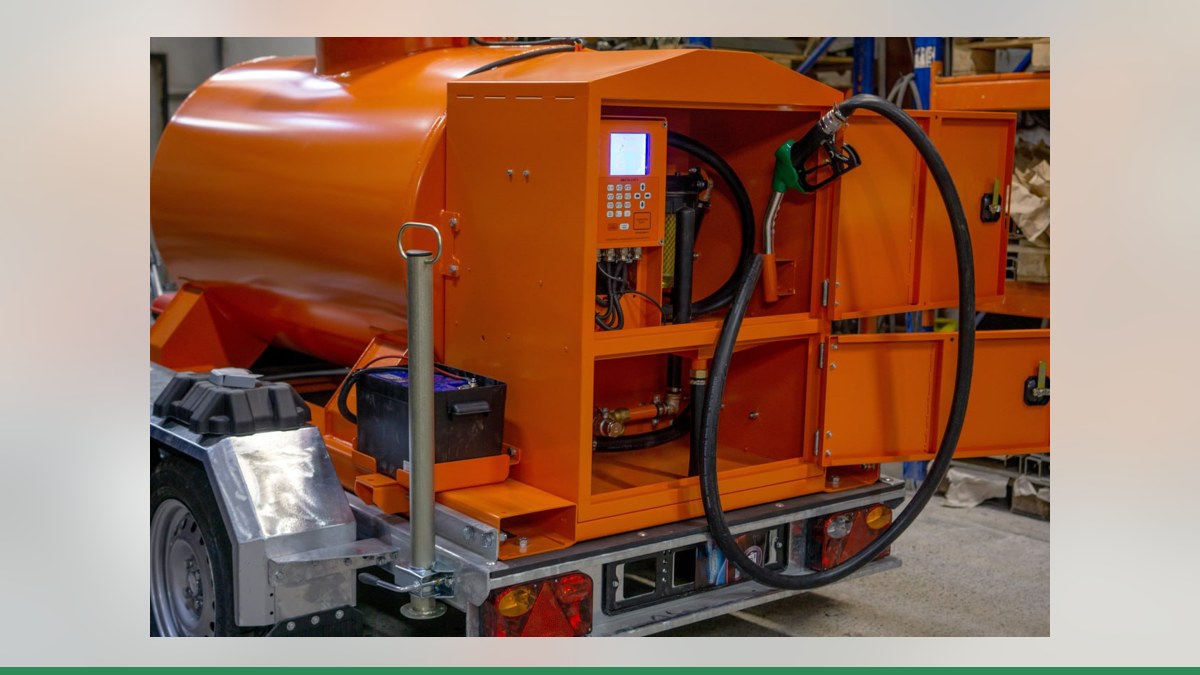

«Нара 4000» С111 и С122 — колонки с электроприводом и дистанционным управлением. Для них указаны расход до 50 л/мин, минимальный расход 5 л/мин, минимальная доза 2 л и точность ±0,25 %. При модернизации важно не только выбрать способ учёта, но и сначала понять, какая электроника установлена именно в вашей колонке. В зависимости от неё рассматривают прямое подключение к контроллеру «Квота», управление по RS-485 после проверки или замену платы.
Что нужно выяснить до модернизации
По одному названию модели нельзя определить схему подключения. Для подбора инженерам понадобятся фото шильдика и платы, а также сведения о том, как сейчас запускается колонка и ведётся учёт. Внешне похожие устройства могут иметь разную электронику, поэтому готовую совместимость по модели заранее обещать нельзя.
В характеристиках «Нара 4000» указаны электронное отсчётное устройство, датчик расхода с питанием 12 В и электромагнитный клапан. Но этих сведений недостаточно, чтобы подтвердить, что сигналы конкретного исполнения можно подключить к контроллеру без дополнительных изменений. Нужно осмотреть плату или изучить её паспорт.
Также учитывают комплектацию поста и задачи учёта: требуется ли задавать дозу, контролировать запуск и остановку, передавать заправки в облачный сервис. На этом этапе выбирают не только способ связи, но и подходящую конфигурацию контроллера.
Три варианта подключения
| Вариант | Как устроен учёт | Что важно проверить |
|---|---|---|
| Прямое подключение | «Квота» считает импульсы датчика и управляет насосом и клапаном через реле | Доступность и пригодность сигналов импульсов, пускателя, клапана и датчика пистолета |
| Управление по RS-485 | Колонка со своей электроникой считает объём, а «Квота» разрешает налив, задаёт дозу и получает результат | Совместимость конкретной платы и протокола; её проверяют инженеры |
| Замена платы | Вместо прежней электроники устанавливают плату управления ТРК Гарвекс | Возможность установки определяют после осмотра колонки |
Прямое подключение — это не обмен данными по протоколу. Контроллер получает импульсы от генератора, включает насос и клапан через свои реле и отслеживает датчик пистолета. Для такого способа нужны подходящие электрические сигналы и корректно выполненные подключения. Настройка включает коэффициент импульсов на литр.
RS-485 применяют, когда у колонки остаётся своя электроника и она сама ведёт отсчёт объёма. Наличие интерфейса ещё не подтверждает совместимость: для связи должны совпасть поддерживаемый протокол и настройки системы. Протокол «Нара» нельзя считать равным протоколу другого производителя. Совместимость конкретной платы с «Квотой» проверяют инженеры; для старых отсчётных устройств она не подтверждена. Параметры линии и протокола определяют по документации оборудования.
Если подходящий способ связи или прямого подключения найти не удаётся, рассматривают замену электроники на плату управления ТРК Гарвекс. Она управляет насосом, клапанами, генераторами импульсов, дисплеем и кнопками колонки. Возможность установки на конкретную «Нара 4000» предварительно оценивают по осмотру.
Как подключить и настроить учёт
- Передайте данные для подбора. Отправьте инженерам Гарвекс фото шильдика и платы, по возможности — паспорт колонки. По этим материалам определят, можно ли использовать прямое подключение, проверять RS-485 или целесообразно заменить плату.
- Согласуйте схему и контроллер. Выбор зависит от устройства поста и требуемой связи. Например, контроллер Квота-2 поддерживает подключение по RS-485 и прямое управление колонкой. Конкретную конфигурацию подбирают под оборудование и количество постов.
- Настройте управление. При прямом подключении задают тип поста и коэффициент импульсов, подключают цепи насоса, клапана и датчика пистолета. При работе по RS-485 настраивают адрес и проверяют связь с платой колонки.
- Проведите пробный налив. Сверьте показания колонки и фактический объём в мернике. Если требуется, корректируют коэффициент и повторяют контроль. Проверяют также запуск и остановку насоса и работу клапанов.
- Проверьте передачу заправок. Если используется облачный сервис, проверяют, что операции поступают в систему. В сервисе АЗС-Онлайн можно вести лимиты, авторизацию водителей и отчёты. Сервис работает в связке «Квота + колонка».
После вмешательства в электронику колонки, влияющую на учёт, нужна поверка — уточните у инженеров Гарвекс.
Как выбрать подходящий вариант
Если электронное отсчётное устройство выдаёт пригодные импульсы, прямое подключение может быть простым способом организовать учёт через «Квоту» без обмена по протоколу. Если хочется сохранить управление со штатной электроники, сначала выясняют, поддерживает ли конкретная плата совместимый обмен по RS-485. Когда электроника устарела или не подходит для выбранной схемы, можно рассмотреть её замену.
Для «Нара 4000» С111 и С122 окончательное решение принимают после проверки конкретной колонки: по одному обозначению модели нельзя подтвердить распиновку, тип сигналов или совместимость платы. Чтобы подобрать схему и состав оборудования, отправьте инженерам Гарвекс фото шильдика и платы.
