Нара LPG 1000: устройство и подключение к контроллеру учёта топлива «Квота»

«Нара LPG 1000» — газовая топливораздаточная колонка для сжиженного углеводородного газа, ПА и ПБА. Её подключение к контроллеру учёта топлива нельзя выбирать только по названию модели: исполнения различаются гидравлической системой, расходомером и электроникой. Поэтому схема «Квоты» определяется после проверки конкретной колонки — по паспорту, шильдику и фотографиям платы.

Для владельца мини-АЗС или КАЗС главный вопрос — сможет ли контроллер получать достоверный результат отпуска и управлять наливом. Запрос «нара lpg 1000 подключение контроллера учета топлива» стоит начинать не с поиска готовой распиновки, а с выяснения, какая электроника и измерительный узел установлены именно на этой колонке.

Устройство и исполнения «Нара LPG 1000»

Колонка предназначена для выдачи сжиженного углеводородного газа. В зависимости от исполнения у неё может быть одна или две гидравлические системы, один или два рукава, одно- или двухстоечный корпус. В документации указаны разные варианты расходомеров: массовые Promass 60/63 и Micro Motion, Migas LPG Meter, Adast, а также другой тип измерителя.

Жидкую фазу к колонке подаёт насосная установка АГЗС. Для неё указаны производительность не менее 50 л/мин и давление 0,7 МПа. Это характеристики подачи продукта, а не параметры настройки «Квоты»: они сами по себе не сообщают, какой сигнал учёта доступен на конкретном расходомере.

Согласно руководству по эксплуатации 2009 года, управление колонкой выполняется контроллером Топаз-103МК1 по RS-485. Однако наличие интерфейса RS-485 не означает автоматически, что «Квота» сможет обмениваться данными с установленной электроникой. Для этого нужно проверить конкретную плату и способ её работы.

Два способа связать колонку с «Квотой»

Схему выбирают по фактическому оборудованию, а не только по модели колонки. Возможны прямое подключение по импульсам, обмен по RS-485 с собственной электроникой колонки или, если электроника устарела либо не подходит для задачи, рассмотрение замены платы. Последний вариант также требует осмотра и оценки инженерами.

При прямом подключении нельзя считать, что протокол RS-485 участвует в учёте: в этой схеме «Квота» получает импульсы и управляет исполнительными цепями. Сам факт наличия расходомера в «Нара LPG 1000» не подтверждает наличие нужного для прямой схемы импульсного выхода — это проверяют на конкретном оборудовании.

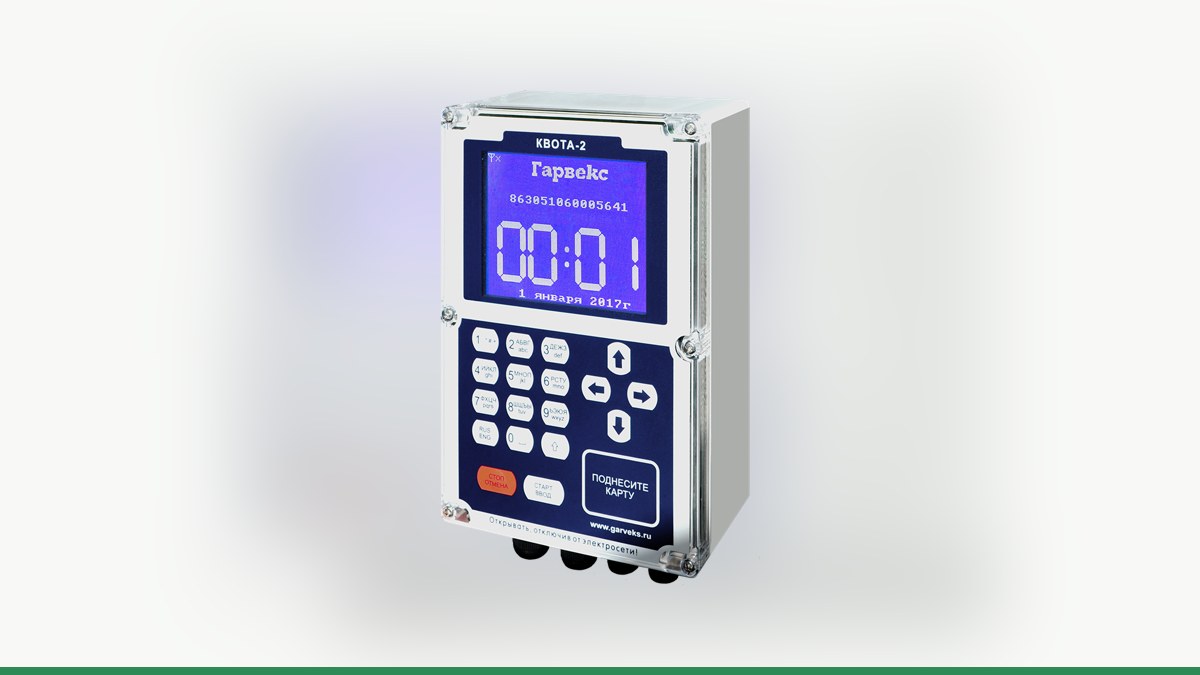

При связи по RS-485, наоборот, колонка использует собственную электронику для учёта объёма. Для «Нара LPG 1000» в документации указан Топаз-103МК1, но это не является обещанием готовой совместимости с «Квотой». Протоколы разных производителей не следует считать одинаковыми; возможность подключения выясняют по модели платы и её документации. Для знакомства с контроллерами можно посмотреть контроллер учёта топлива «Квота-2» и контроллер учёта топлива «Квота-3».

Что подготовить для подбора схемы

До начала работ соберите сведения, которые помогут определить тип электроники и измерительного узла:

• фото шильдика колонки, чтобы установить её исполнение;
• фото платы управления и маркировки установленных электронных блоков;
• данные о типе расходомера, если они есть в паспорте или документации;
• описание того, как сейчас запускается налив и где отображается результат;
• имеющиеся схемы подключения и руководство к колонке.

Не стоит подбирать проводники и подключать входы контроллера по схеме от другой модели или только по внешнему сходству плат. На одной колонке могут быть разные исполнения, а документация для «Нара LPG 1000» не заменяет проверку конкретной комплектации.

Как подключить и настроить учёт

1. Передайте данные для оценки. Владелец отправляет инженерам «Гарвекс» фото шильдика и платы, а также доступные документы на колонку. По этим материалам определяют, нужно ли дополнительное обследование.
2. Выберите принцип подключения. Инженеры оценивают, возможно ли прямое подключение по импульсам, есть ли основания проверять вариант с RS-485 или следует рассмотреть замену платы. Совместимость заранее не предполагают.
3. Согласуйте подключение. Определяют, какие сигналы будут использоваться для учёта и управления. Электромонтаж выполняют только при обесточенном оборудовании; к работам с LPG-оборудованием привлекают специалистов, имеющих необходимую квалификацию.
4. Настройте пост в «Квоте». Для прямой схемы задают параметры поста, коэффициент импульсов, насос, клапан и датчик пистолета — если такая схема подтверждена. Для RS-485 указывают согласованные параметры связи и адрес, когда этот вариант проверен для установленной платы.
5. Проверьте результат. Выполняют пробный налив в мерник и проверяют, корректно ли контроллер учитывает выдачу. При необходимости уточняют коэффициент импульсов.
6. Подключите передачу данных. Если на объекте используется облачный сервис, после проверки учёта настраивают передачу заправок. О возможностях сервиса можно узнать на странице АЗС-Онлайн.

После вмешательства в электронику колонки, влияющего на учёт, нужна поверка — уточните у инженеров «Гарвекс».

Итог

Для «Нара LPG 1000» нельзя выбрать схему подключения по одному лишь обозначению модели. Важно установить исполнение колонки, тип расходомера и фактическую электронику. Прямой способ требует подходящих импульсных и управляющих цепей, а RS-485 — проверки конкретной платы и протокола. Чтобы инженеры «Гарвекс» помогли подобрать вариант без обещаний совместимости до проверки, отправьте им фото шильдика и платы управления.
