Sanki SK65ZF842B можно рассматривать для работы с контроллером учёта топлива «Квота», но способ подключения нельзя определить только по названию модели. Важно, какая электроника установлена в колонке и какие сигналы доступны. После осмотра колонки или изучения паспорта и фотографий платы инженеры Гарвекс подбирают схему: прямое подключение, проверку связи по RS-485 либо замену платы управления.
Sanki (Санки) — производитель Beijing Sanki Petroleum Technology Co., Ltd, основанный в 2006 году. Для серии SK65 существует руководство по эксплуатации на русском языке; в частности, известно руководство для SK65ZF422B в редакции 2012 года. Это не означает, что решения для одной модели автоматически подходят другой: оборудование SK65ZF842B нужно оценивать отдельно.
Сначала выясняют, какая электроника установлена
При модернизации важно не только название колонки, но и устройство её электрической части. Для выбора схемы инженерам нужны данные о плате и доступных соединениях. По ним определяют, можно ли подключить контроллер к сигналам выдачи топлива напрямую или стоит рассматривать замену электроники.
Для первичной оценки подготовьте:
- фото шильдика колонки, чтобы точно определить модель;
- фото платы управления и её маркировок;
- фото доступных разъёмов и подключений;
- паспорт или руководство, если они есть.
Не стоит заранее считать, что контроллер «Квота» поддерживает установленную плату Sanki по RS-485. Возможность связи по протоколам SANKI и АЗТ 2.0 с «Квотой» не подтверждена. Её проверяют инженеры Гарвекс по конкретной модели платы.
Три варианта интеграции
У SK65ZF842B рассматривают несколько подходов. Это не готовая схема монтажа: окончательный выбор зависит от результатов осмотра и состава электроники колонки.
| Вариант | Как работает | Что важно учитывать |
|---|---|---|
| Прямое подключение | «Квота» считает импульсы генератора колонки и управляет насосом и клапаном через реле | Нужны подходящие сигналы и возможность подключения исполнительных устройств |
| Управление по RS-485 | Колонка со своей электроникой считает литры, а контроллер обменивается с ней данными по линии | Совместимость протоколов SANKI и АЗТ 2.0 с «Квотой» не подтверждена |
| Замена платы | Штатную электронику заменяют платой управления ТРК Гарвекс | Подбор возможен после осмотра колонки |
Прямое подключение к «Квоте»
При прямом подключении протоколы связи не используются. Контроллер получает импульсы от генератора колонки и учитывает выданное топливо по заданному коэффициенту импульсов на литр. Через реле он может включать насос и клапан, а также контролировать датчик пистолета. Если импульсы пропадают, контроллер останавливает насос.
Для такого варианта нужно проверить, доступны ли в колонке требуемые сигналы и подходят ли её исполнительные устройства для подключения. На «Квоте-2» можно организовать один полноценный пост с двухканальным счётчиком импульсов и клапаном снижения расхода либо два упрощённых поста с одноканальным счётчиком. Возможность конкретной схемы для SK65ZF842B подтверждают после осмотра.

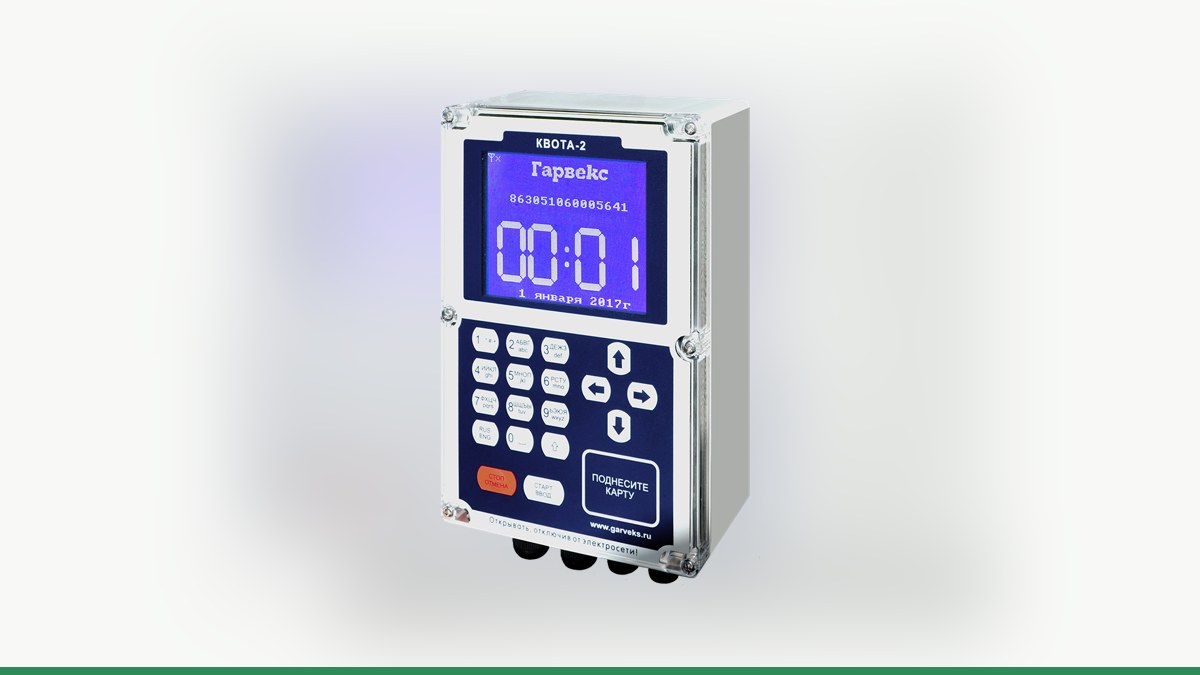

Подробнее о возможностях контроллера — на странице контроллера Квота-2.
Проверка RS-485 и замена платы
RS-485 рассматривают только в варианте, когда колонка работает со своей электроникой: она сама считает объём, а «Квота» передаёт команду на отпуск дозы и получает результат. Этот способ не равен прямому подключению и не означает автоматическую совместимость с любым протоколом. Для SK65ZF842B возможность работы с протоколами SANKI или АЗТ 2.0 необходимо отдельно проверить по модели установленной платы.
Если штатная электроника не подходит для выбранной схемы, можно рассмотреть замену платы управления на плату управления ТРК Гарвекс. Это не универсальная замена «без проверки»: решение подбирают с учётом устройства колонки, подключений и требуемого режима работы.
Как подключить и настроить учёт
Работы удобно разделить на несколько этапов:
- Передать данные для оценки. Отправьте инженерам Гарвекс фото шильдика и платы колонки, а также паспорт или руководство, если они доступны.
- Выбрать схему. По полученным материалам определяют, подходит ли прямое подключение, можно ли проверять связь по RS-485 или требуется рассматривать замену платы.
- Настроить пост в контроллере. Для прямой схемы задают тип поста и настраивают учёт импульсов, насос, клапан и датчик пистолета. При варианте с RS-485 проверяют выбранную схему взаимодействия с электроникой колонки.
- Проверить работу пробным наливом. Выполняют выдачу топлива в мерник и при необходимости корректируют коэффициент импульсов, чтобы сопоставить учёт контроллера с фактическим объёмом.
- Проверить передачу данных. Если используется облачный сервис, убеждаются, что заправки поступают в сервис АЗС-Онлайн. В нём доступны лимиты, авторизация водителей и отчёты по операциям.
Подключение оборудования выполняют при снятом питании. Если работы затрагивают электронику колонки и влияют на учёт топлива, после вмешательства нужна поверка — уточните у инженеров Гарвекс.
Какой вариант выбрать
Прямое подключение имеет смысл проверять, когда можно использовать генератор импульсов и подключить исполнительные устройства к реле контроллера. RS-485 — отдельный путь для колонки с собственной электроникой, но поддержку конкретного протокола Sanki нельзя предполагать заранее. Замену платы рассматривают, если имеющаяся электроника не позволяет реализовать нужную схему.
Чтобы подобрать решение для SK65ZF842B, отправьте инженерам Гарвекс фото шильдика и платы колонки. По этим материалам или паспорту специалисты оценят возможные варианты подключения и подскажут, какие данные нужны для дальнейшей настройки.
