Север 520 / 540 / 560 / 580: подключение к «Квоте» или замена платы

Мультитопливные колонки «Север» серии 5хх рассчитаны на работу с несколькими видами топлива и различаются числом рукавов. При подключении к системе учёта важно не выбирать схему только по названию модели: параметры гидравлики и электроники конкретных исполнений в доступных сведениях не раскрыты. Поэтому сначала выясняют, какие сигналы и интерфейсы доступны именно на установленной колонке, а затем решают, подключать ли её напрямую к «Квоте», связывать по RS-485 или менять плату управления.

Что важно знать о серии 5хх

Серия включает модели с расходом 50 л/мин: 520-50 и 521-50 — с двумя рукавами; 540-50 — с четырьмя рукавами и двумя видами топлива; 560-50 и 561-50 — с шестью рукавами и тремя видами топлива; 580-50 и 581-50 — с восемью рукавами и четырьмя видами топлива. Диапазон температур серии — от −40 до +50 °C, у части исполнений нижняя граница составляет −60 °C.

Для модернизации этих сведений недостаточно. Нужно определить, какая электроника установлена, как она управляет насосом и клапанами, откуда получает импульсы и есть ли у неё интерфейс для обмена данными. Не следует предполагать наличие у конкретной колонки поддержки RS-485 или какого-либо протокола только по её модели.

Три возможных решения

У «Квоты» есть разные способы управления колонкой. Они отличаются тем, какая электроника считает литры и каким образом контроллер запускает налив.

Для прямого подключения нужны импульсные сигналы и провода управления, а не протокол связи. Коэффициент импульсов на литр задают при настройке контроллера по фактическим данным и проверяют пробным наливом. Нельзя заранее переносить на серию 5хх параметры другой модели или считать, что нужные сигналы доступны без осмотра.

При управлении по RS-485 колонка работает со своей электроникой. Поддержку связи с платой конкретной марки и модели проверяют отдельно. Наличие RS-485 само по себе не означает совместимость: её подтверждают инженеры Гарвекс по документации или сведениям о плате.

Как выбрать схему для конкретной колонки

Прямое подключение к «Квоте»

Такой вариант рассматривают, если осмотр и документация подтверждают наличие подходящего генератора импульсов, цепей управления и необходимых сигналов. «Квота» сама считает импульсы, управляет насосом и клапаном через реле, отслеживает датчик пистолета и может остановить насос, если импульсы пропали.

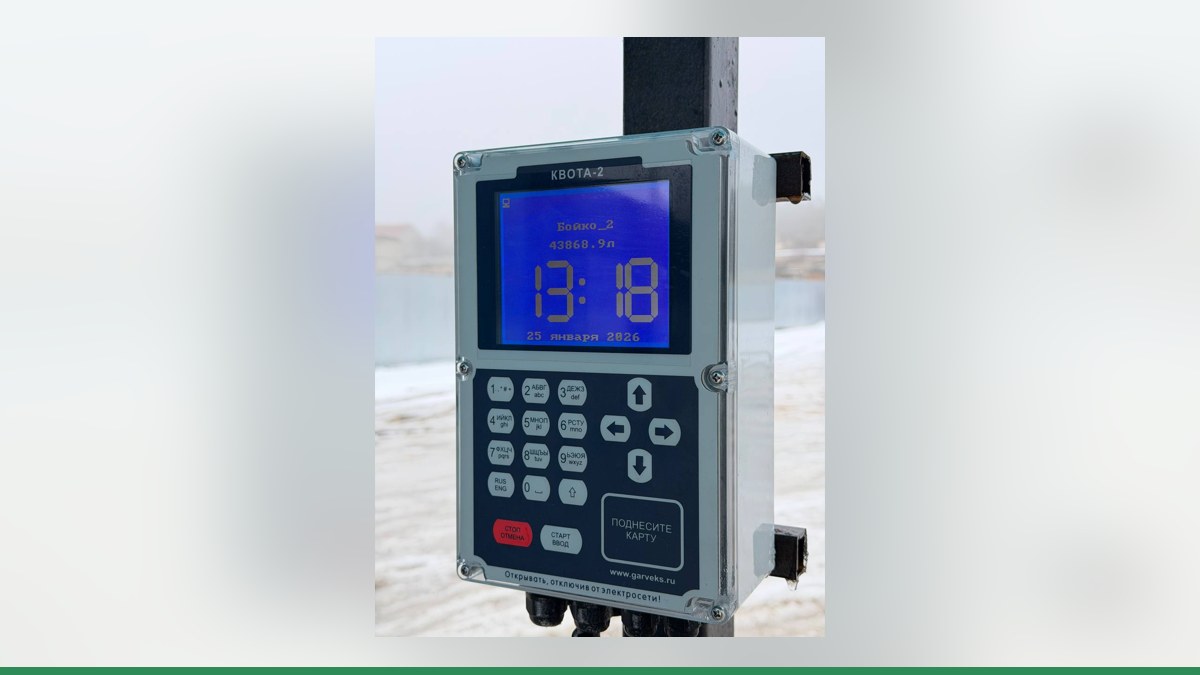

У Квоты-2 и Квоты-3 прямое подключение рассчитано на один полноценный пост с двухканальным счётчиком импульсов и клапаном снижения расхода либо на два упрощённых поста с одноканальным счётчиком. Для выбора контроллера и его возможностей можно посмотреть страницы контроллера Квота-2 и контроллера Квота-3.

Управление по RS-485

Этот способ подходит для колонки, электроника которой сама ведёт учёт отпущенного топлива и может обмениваться данными с контроллером. Для серии 5хх нельзя считать поддержку RS-485 установленной заранее: тип платы и возможность связи должны быть подтверждены инженерами Гарвекс. Параметры настройки и адрес устройства определяют для проверенной схемы подключения.

Замена электроники

Если установленная плата не подходит для выбранной системы учёта или её невозможно использовать по подтверждённой схеме, рассматривают замену. Плата управления ТРК Гарвекс управляет насосом, клапанами, генераторами импульсов, дисплеем и кнопками колонки; настройка выполняется через меню и по Wi-Fi. Возможность монтажа на конкретную ТРК определяют после осмотра. Подробнее — плата управления ТРК Гарвекс.

Как подключить и настроить учёт

1. Подготовьте сведения о колонке. Сделайте фото шильдика и платы управления, включая маркировку и видимые разъёмы. Если есть паспорт или схема подключений, приложите их.
2. Передайте материалы инженерам Гарвекс. По фото или документации они оценят, возможны ли прямое подключение или работа по RS-485, либо целесообразно рассмотреть замену электроники. Гарантировать совместимость до такой проверки нельзя.
3. Настройте пост в «Квоте». Для прямого подключения указывают тип поста, коэффициент импульсов, параметры насоса и клапана, тип контакта датчика пистолета. Для связи по RS-485 задают согласованные параметры устройства, включая адрес.
4. Проверьте работу пробным наливом. Выполните налив в мерник, сравните показания и при необходимости скорректируйте коэффициент импульсов. Одновременно проверьте запуск и останов насоса, работу клапана и получение результата заправки.
5. Подключите передачу данных и настройте учёт. При использовании АЗС-Онлайн контроллер передаёт данные через SIM-карту или проводную сеть. Если связь временно пропадёт, заправки сохраняются в памяти контроллера и отправляются позднее. В сервисе можно настраивать водителей, карты, лимиты и отчёты. Подробнее — сервис АЗС-Онлайн.

После вмешательства в электронику колонки, влияющую на учёт, нужна поверка — уточните у инженеров.

Итог

Для «Север» 520 / 540 / 560 / 580 нельзя выбирать способ модернизации только по обозначению модели. Прямое подключение требует подтверждённых импульсных сигналов и цепей управления; RS-485 — проверки совместимости установленной электроники; замена платы — оценки возможности установки на конкретную колонку.

Чтобы инженеры Гарвекс могли подобрать схему, отправьте фото шильдика и платы управления, а также паспорт или схему подключений, если они есть. Это поможет определить дальнейший вариант работ без предположений о неуказанных характеристиках колонки.
