Шельф 1КЕД-50-0,25 на мини-АЗС и ведомственной заправке: учёт топлива через АЗС-Онлайн

Колонка «Шельф 1КЕД-50-0,25» — популярное решение для ведомственных заправок и мини-АЗС, где требуется надёжная выдача дизельного топлива или бензина с расходом до 50 л/мин. Однако если на такой заправке десятки единиц техники, а топливо раздаётся по картам или ключам, ручной учёт быстро становится источником ошибок и потерь. В этой статье разберём, как подключить 1КЕД-50-0,25 к контроллеру учёта «Квота» и вывести данные в облачный сервис АЗС-Онлайн — без лишних затрат и с учётом трёх возможных схем.

Что такое Шельф 1КЕД-50-0,25

Модель 1КЕД-50-0,25 — это электрическая колонка дистанционного управления, рассчитанная на один потребительский пост. В нижнем корпусе установлены от 1 до 5 центробежных самовсасывающих насосов со встроенным фильтром, обратным клапаном и газоотделителем. Замер объёма выполняется четырёхпоршневыми измерителями — погрешность составляет ±0,25 %, минимальная доза — 2 литра.

Электронно-счётный блок расположен в верхнем корпусе. На валу измерителя стоит датчик импульсов: 50 импульсов на один оборот. Значение импульса (например, 10, 20 или 50 мл) задаётся в меню колонки. Также на валу установлен датчик положения крана — контакт в держателе пистолета.

Колонка оснащена двумя электромагнитными клапанами: отсечным и замедляющим. Управление может осуществляться как с клавиатуры, так и с пульта или внешней системы — в зависимости от выбранного протокола в меню.

Три пути учёта: выбираем схему для вашей колонки

Подключить 1КЕД-50-0,25 к контроллеру «Квота» можно одним из трёх способов. Выбор зависит от состояния электроники колонки, её прошивки и требуемого уровня автоматизации.

Первый способ — прямое подключение по импульсам. Это самый простой вариант, который не требует понимания внутренних протоколов колонки. Контроллер «Квота» сам считает импульсы от датчика колонки, управляет пускателем насоса и клапанами через собственные реле. В настройках поста задаётся коэффициент «импульсов на литр». Датчик пистолета подключается напрямую к контроллеру.

Важный нюанс: в колонке Шельф для работы в таком режиме нужно выбрать протокол PULT — импульсное управление от пульта. После этого колонка будет ожидать внешнюю команду «Старт» и передавать на контроллер только последовательность импульсов.

Второй способ — управление по RS-485. Этот вариант подходит, если колонка сохраняет свою «родную» электронику, а контроллер управляет ею по протоколу. По интерфейсу RS-485 Квота может разрешать налив, задавать дозу и получать результат. Работает это так: электроника колонки сама считает литры и передаёт их в контроллер.

Для колонок Шельф по RS-485 могут использоваться протоколы «SHELF» (собственный), «АЗТ 2.1» или PULT. Совместимость контроллера Квота с конкретной версией прошивки колонки проверяется индивидуально — для этого инженеры Гарвекс анализируют фото платы и паспорт колонки.

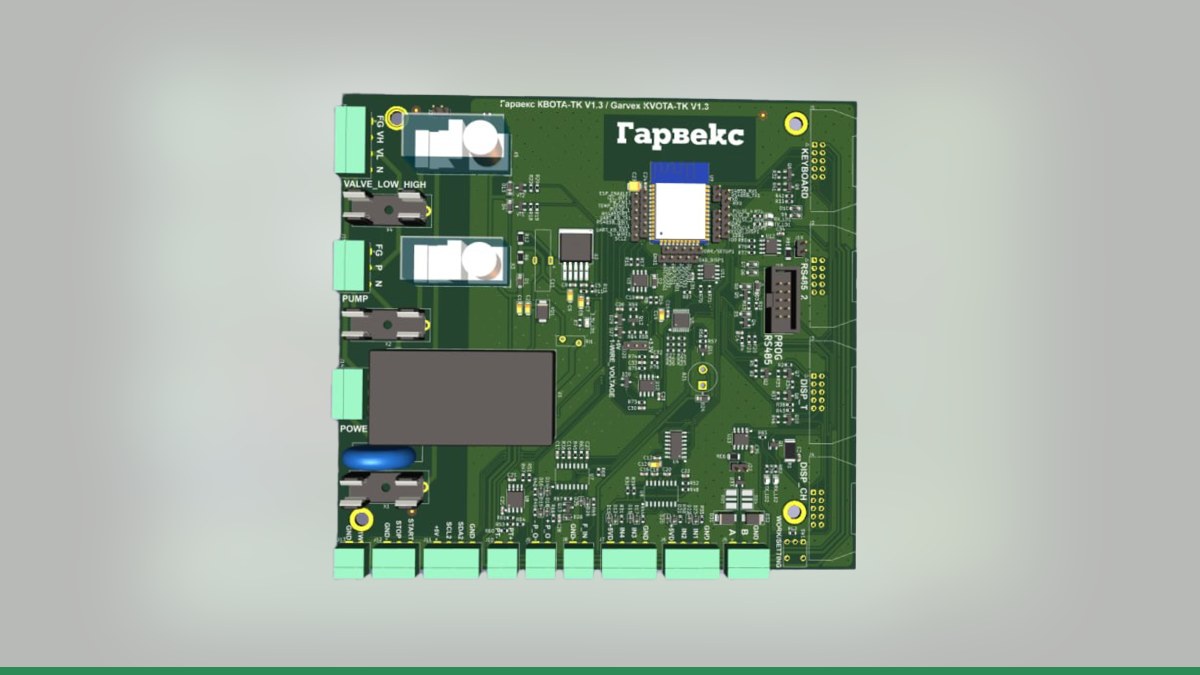

Третий способ — замена электроники колонки на плату управления ТРК Гарвекс. Если «родная» плата колонки устарела, вышла из строя или не поддерживает нужный протокол, её можно заменить. Плата Гарвекс подбирается под конкретную модель по осмотру колонки — она берёт на себя управление насосом, клапанами, дисплеем и кнопками, а с контроллером Квота связывается по тому же принципу, что и в схеме с прямым подключением.

Как подключить и настроить учёт: пошаговая схема работ

Инженеры Гарвекс действуют по отработанному алгоритму. Вот как будет построена работа с вашей колонкой:

1. Присылаете данные по колонке — фото шильдика модели, фото платы электроники (верхний корпус). На основе этих снимков инженеры выбирают подходящую схему: импульсную, RS-485 или замену платы.

2. Настройка поста в контроллере Квота. В зависимости от выбранной схемы задаётся тип поста, коэффициент импульсов (для прямого подключения), адрес по RS-485 (для протокольного режима) или настраивается новая плата.

3. Пробный налив в мерник. Обязательный этап: колонка заправляет мерную ёмкость (10, 20 или 50 литров), показания сравнивают с эталоном. Если расхождение есть — корректируют коэффициент импульсов или выполняют электронную калибровку колонки.

4. Подключение к облачному сервису АЗС-Онлайн. Контроллер Квота передаёт данные о каждой заправке через GSM-модуль, Ethernet или Wi-Fi. Даже при обрыве связи заправки сохраняются в памяти контроллера (8192 операции) и отправляются на сервер после восстановления соединения. В личном кабинете АЗС-Онлайн вы сможете: - задавать лимиты топлива на каждый автомобиль или группу; - авторизовать водителей по картам, ключам Dallas или пин-кодам; - запускать или блокировать колонку удалённо; - контролировать уровень топлива в резервуарах (подключаются датчики уровня); - получать отчёты в реальном времени и интегрировать данные с 1С.

5. Поверка. Любое вмешательство в электронику колонки, которое влияет на точность учёта (замена платы, перепайка датчика импульсов, изменение протокола), требует проведения внеочередной поверки. Уточните порядок действий у инженеров Гарвекс перед началом работ — они подскажут, что именно нужно будет сделать.

Вывод

Колонка «Шельф 1КЕД-50-0,25» — отличная база для организации автоматизированного учёта топлива на ведомственной заправке или мини-АЗС. Современный контроллер «Квота» вместе с облачным сервисом АЗС-Онлайн превращают её в управляемый и прозрачный пост выдачи топлива.

Неважно, какой способ подключения окажется возможным в вашем случае — прямой импульсный, по RS-485 или с заменой платы — инженеры Гарвекс подберут решение под конкретную версию электроники вашей колонки.

Чтобы получить схему подключения и коммерческое предложение (без указания цен), отправьте на почту отдела продаж фото шильдика и платы колонки — контакты для связи указаны на сайте. После осмотра специалист скажет, какой вариант будет оптимальным для вашей заправки.
