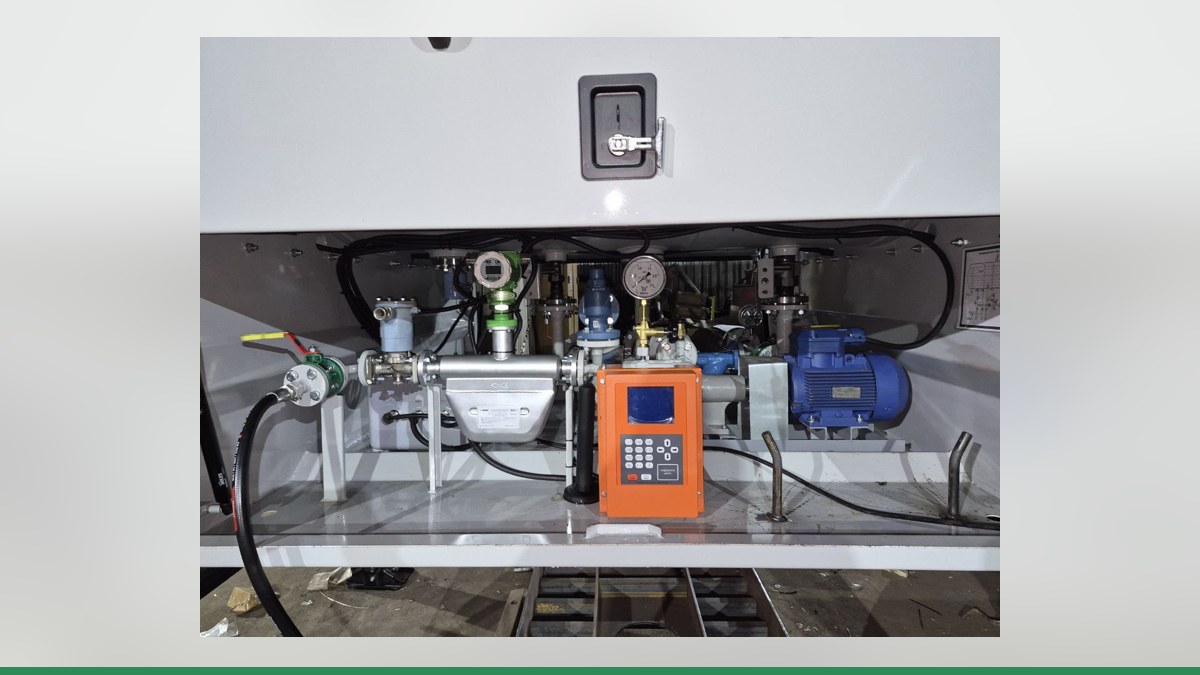

Владельцы и механики ведомственных заправок, мини-АЗС и КАЗС нередко сталкиваются с задачей организовать современный учёт топлива на старых, но рабочих колонках. Одна из распространённых в России моделей — Tokheim Quantium 210. Её гидравлика надёжна, а электронная часть при грамотном подходе может быть интегрирована в систему автоматизированного учёта. Разберём, как подключить Quantium 210 к контроллеру «Квота» и передавать данные в облачный сервис АЗС-Онлайн.
Особенности колонки Tokheim Quantium 210
Модель Quantium 210 относится к серии, описанной в технической документации, выпущенной в Шотландии. Это двухпистолетная колонка с гидравликой PAS V3 и поршневым измерителем TQM, который вращает вал пульсатора. Ключевые моменты для учёта:
- Пульсатор выдаёт 100 импульсов на литр (один импульс на сантилитр). Направление вращения определяется двумя датчиками Холла.
- На клеммнике колонки доступны сигналы: Volume A/B (объём), Release (разблокировка), а также питание форсунки 24 В.
- Калькулятор WWC (или TQC) управляет дисплеями, датчиком пистолета и платой связи.
Для организации дистанционного учёта топлива достаточно получить от колонки точные импульсы и управлять пускателем насоса и клапанами. Именно это и позволяют сделать контроллеры «Квота» производства компании «Гарвекс».
Варианты подключения контроллера «Квота»
Инженеры Гарвекс выделяют три основных способа интеграции колонки с контроллером, но для Quantium 210 реально применимы два из них — прямое подключение и замена платы (если электроника устарела или не поддерживает нужный протокол). Возможность связи по протоколам Tokheim или IFSF с контроллером «Квота» на данный момент не подтверждена — это проверяется индивидуально.
| Способ подключения | Как работает | Что нужно от колонки | Ограничения |
|---|---|---|---|
| Прямое подключение | Контроллер сам считает импульсы пульсатора (настраивается коэффициент «импульсов на литр»), через реле включает насос и клапан, следит за датчиком пистолета. | Доступ к генератору импульсов, пускателю насоса, клапану и датчику пистолета. | На один контроллер Квота-2 или Квота-3 — один полноценный пост с двухканальным счётчиком или два упрощённых (одноканальный счётчик). |
| Замена платы управления | Устаревшая электроника колонки заменяется платой управления ТРК Гарвекс. Она управляет насосом, клапанами, генераторами импульсов, дисплеем и кнопками, а с контроллером «Квота» работает по RS-485. | Подбор платы по осмотру колонки (фото шильдика и платы). | После вмешательства в электронику, влияющую на учёт, потребуется поверка (уточнить у инженеров). |
Для Quantium 210 более предпочтителен первый вариант — прямое подключение, если пульсатор исправен и доступен. Он не требует сложных протоколов, минимально вмешивается в конструкцию колонки и позволяет быстро наладить учёт.
Как подключить и настроить учёт через АЗС-Онлайн
Рассмотрим пошаговый процесс для прямого подключения Quantium 210 к контроллеру «Квота» (например, Квота-2 или Квота-3) с последующей передачей данных в облачный сервис АЗС-Онлайн.
Шаг 1. Оценка колонки и согласование схемы
Владелец отправляет инженерам Гарвекс фото шильдика колонки и фотографию платы электроники (калькулятора) с клеммником. На основе этих данных специалисты определяют, какие сигналы доступны для подключения, и подбирают вариант прямого подключения или рекомендуют замену платы.
Шаг 2. Монтаж и настройка контроллера
Контроллер устанавливается вне взрывоопасной зоны. К нему подключаются: - Провода от пульсатора (два сигнальных канала Volume A и Volume B — для определения направления и точного счёта). - Управляющие провода на пускатель насоса и электромагнитный клапан (через реле контроллера). - Датчик пистолета (нормально замкнутый или нормально разомкнутый контакт — настраивается в меню).
В настройках поста контроллера указывается тип «Импульсный вход», задаётся коэффициент 100 импульсов на литр, выбирается режим насоса и клапана, а также конфигурация датчика пистолета.
Шаг 3. Пробный налив и корректировка
После сборки выполняется пробный налив в мерник. Если фактический объём расходится с показаниями контроллера, корректируется коэффициент импульсов. При правильной настройке погрешность сводится к минимуму.
Шаг 4. Подключение связи и настройка АЗС-Онлайн
Контроллер оснащается SIM-картой (для GSM) или подключается к проводной сети (Ethernet, Wi-Fi). После регистрации в сервисе АЗС-Онлайн настраиваются: - Авторизация водителей по картам или пин-кодам. - Лимиты налива на группу или отдельного водителя. - Удалённый запуск/остановка колонки. - Контроль уровня топлива в резервуарах (если подключены датчики). - Отчёты о заправках в реальном времени.
Данные о каждой операции передаются в облако; при временной потере связи они сохраняются в памяти контроллера (8192 операции для Квота-1/2, достаточно для автономной работы).
Шаг 5. Проверка и ввод в эксплуатацию
После пробной заправки необходимо убедиться, что все события корректно отображаются в личном кабинете АЗС-Онлайн. При необходимости корректируются настройки. Важно: любое вмешательство в электронику колонки, влияющее на учёт, требует последующей поверки — точный порядок уточните у инженеров Гарвекс.
Выводы
Tokheim Quantium 210 — не «тёмная лошадка» для современной автоматизации. Благодаря доступному импульсному выходу и простой логике управления насосом/клапаном, её можно подключить к контроллеру «Квота» прямым способом и вывести учёт в облачный сервис АЗС-Онлайн. Это решение подходит для ведомственных заправок, мини-АЗС и КАЗС, где важны точность, контроль расхода и удалённое администрирование.
Чтобы подобрать оптимальную схему для вашей колонки, отправьте фото её шильдика и платы электроники — инженеры Гарвекс проанализируют состояние и дадут рекомендации по подключению. Перейти к списку контроллеров «Квота» можно по ссылкам: Квота-2, Квота-3. Контакты для отправки заявки — на странице контакты Гарвекс.
