Мини-АЗС, КАЗС или ведомственная заправка с колонками Tokheim — это обычно уже работающий объект: колонки стоят, резервуары есть, а прозрачного учёта топлива не хватает. Отпуск фиксируется «по факту», водители заправляются без лимитов, а сведения о заправках собираются вручную. Ниже — разбор того, как на таких объектах строится учёт через контроллеры учёта топлива «Квота» и облачный сервис АЗС-Онлайн, и что нужно проверить до начала работ.
Что известно о колонках Tokheim
Tokheim — международный производитель топливораздаточных колонок и систем для АЗС; техническая документация серии Quantium выпускалась, в частности, в Шотландии. В России встречаются колонки серий Premier и Quantium.
Модели: Quantium 110, 210, 310, 410, а также Quantium 500T и 510 с калькулятором WWC T1; существуют газовые варианты (LPG) и серия Quantium 10 с измерителем TQM и насосом TQP-HS.
Гидравлика и импульсы
Гидравлика включает насосный блок (например, TQP-HS на 80 или 130 литров в минуту, а также PAS V3 для всасывающих и погружных схем), электромагнитные клапаны и поршневой измеритель TQM. Измеритель вращает вал с пульсатором, который выдаёт один импульс на сантилитр, то есть 100 импульсов на литр, и определяет направление вращения по двум датчикам Холла.
Именно импульсы пульсатора становятся основой учёта при прямом подключении: контроллер считает их и переводит в литры.
Электроника и связь
Электроника находится в головке: калькулятор WWC T1 (или более поздний TQC) с платой связи Comms board, дисплеи и датчик положения пистолета. Калькулятор поддерживает несколько протоколов, выбираемых заказом и настройкой: Tokheim, IFSF (в том числе по IP), Kienzle (ER3, S&B), Dresser, Tatsuno, Autotank, Logitron и другие. Для колонок Premier и Quantium с платой WWC Tokheim Interface известен протокол Tokheim с токовыми сигналами на стороне колонки.
Отдельно подчеркнём: возможность связи по протоколу Tokheim или IFSF с контроллером «Квота» не подтверждена — её проверяют инженеры Гарвекс.
Варианты подключения учёта
| Вариант | Что делает контроллер | Когда подходит | Что нужно |
|---|---|---|---|
| Прямое подключение | Сам считает импульсы, включает насос и клапан своими реле, следит за датчиком пистолета | Есть доступ к импульсному датчику, пускателю насоса и клапанам колонки | Провода от генератора импульсов, пускателя, клапанов и датчика пистолета; протоколы не используются |
| Управление по RS-485 | Разрешает налив, задаёт дозу и получает результат от электроники колонки | У колонки своя электроника, которая сама считает литры | Линия RS-485: витая пара, цепочка без ответвлений, терминирующие резисторы на концах |
| Замена платы управления | Управляет насосом, клапанами, генераторами импульсов, дисплеем и кнопками колонки | Электроника устарела или несовместима | Плата управления ТРК Гарвекс, подбор по осмотру колонки |
Прямое подключение
Это первый реалистичный путь для колонок Tokheim на мини-АЗС. Контроллер сам считает импульсы генератора импульсов колонки, а в настройке задаётся коэффициент «импульсов на литр». Насос и клапан включаются через реле контроллера, датчик пистолета отслеживается по типу контакта — нормально замкнутый или нормально разомкнутый. Если импульсы пропали, насос останавливается.

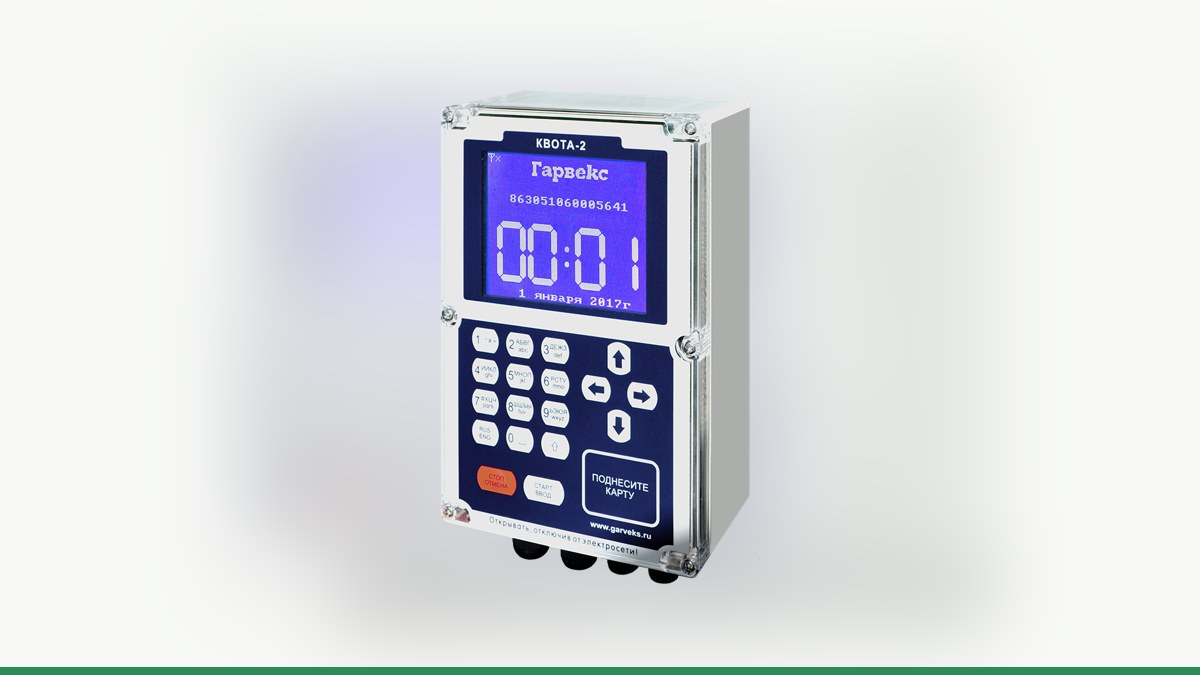

На один контроллер Квота-3 (или Квота-2) приходится один полноценный пост с двухканальным счётчиком импульсов и клапаном снижения расхода либо два упрощённых поста с одноканальным счётчиком. Протоколы связи здесь не нужны — только провода.
Управление по RS-485
Здесь у колонки работает своя электроника: она сама считает литры, а контроллер по линии RS-485 разрешает налив, задаёт дозу и получает результат. Так «Квота» работает с колонками с электроникой «Топаз» и с Квота-Р. По RS-485 Квота-2 управляет до 2 постов, Квота-3 — до 4, а способы можно совмещать: например, один пост прямым подключением и ещё несколько по RS-485. Для электроники других марок возможность связи по RS-485 проверяют инженеры Гарвекс по модели платы.
Замена платы управления
Если электроника колонки устарела или несовместима, её можно заменить платой управления ТРК Гарвекс — она управляет насосом, клапанами, генераторами импульсов, дисплеем и кнопками колонки, а настройка выполняется через меню и по Wi-Fi. Подбор делается по осмотру колонки.
Как подключить и настроить учёт
- Владелец присылает фото шильдика и платы колонки — инженеры Гарвекс выбирают схему подключения.
- Настраивается пост в «Квоте»: тип поста, коэффициент импульсов, насос, клапан, датчик пистолета или адрес по RS-485.
- Выполняется пробный налив в мерник и поправка коэффициента.
- Подключается связь и проверяется, что заправки приходят в АЗС-Онлайн.
- В сервисе заводят водителей, карты, лимиты и отчёты.
После вмешательства в электронику колонки, влияющую на учёт, нужна поверка — уточните у инженеров Гарвекс.
Что даёт АЗС-Онлайн
Сервис АЗС-Онлайн — облачная часть схемы. Он даёт лимиты топлива на водителя и группу, авторизацию по картам или пин-кодам, удалённый запуск колонки, контроль резервуаров, отчёты в реальном времени, интеграцию с 1С и мониторинг транспорта. Работает сервис в связке «Квота + колонка»: контроллер передаёт заправки через SIM-карту (GSM) или проводную сеть, а если связь пропала, заправки хранятся в памяти контроллера и уходят на сервер позже.
Вывод
Для мини-АЗС или ведомственной заправки с колонками Tokheim учёт топлива строится по одному из двух путей: прямое подключение к импульсному датчику, пускателю насоса и клапанам либо замена платы управления колонки. Какой из них подойдёт в вашем случае, зависит от конкретной колонки и её электроники — универсального ответа нет.
Чтобы подобрать схему, отправьте инженерам Гарвекс фото шильдика и платы колонки: по ним специалисты определят вариант подключения и настройки. Связаться можно через контакты Гарвекс.
