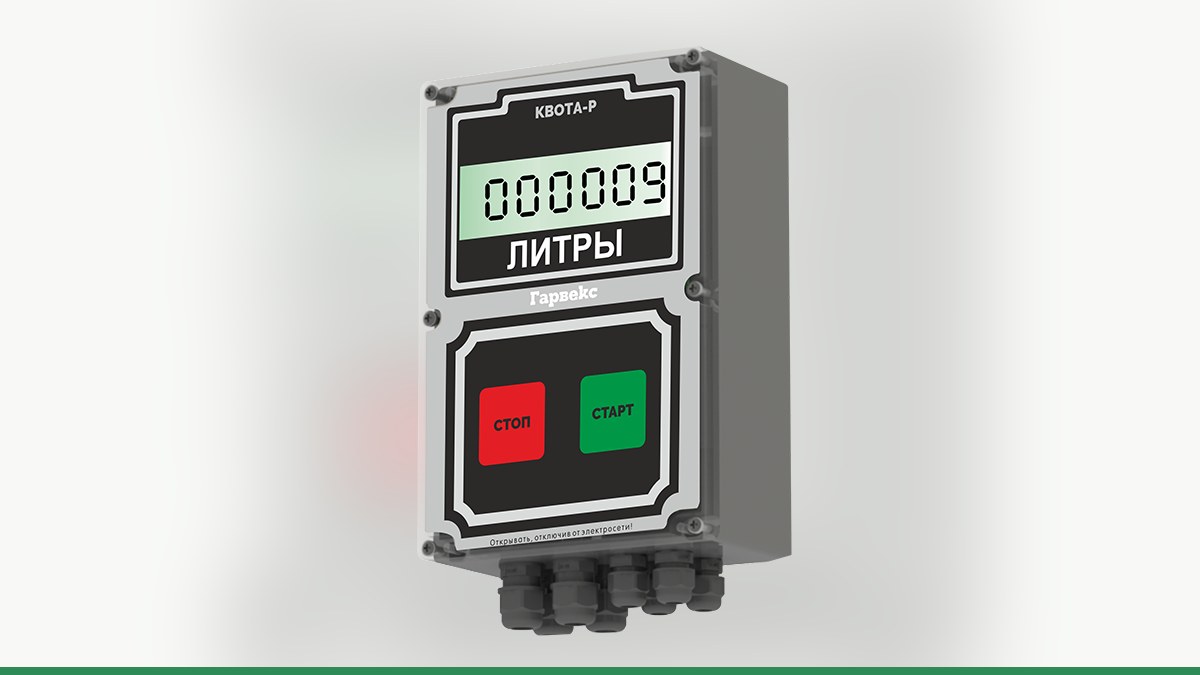

Модернизация отсчётного устройства Топаз-106К1: подключение к «Квоте» или замена электроники

Отсчётное устройство Топаз-106К1 рассчитано на одну сторону колонки с одним рукавом. Оно управляет исполнительными устройствами, выводит цену, количество и стоимость на собственные табло, а также поддерживает управление по RS-485 с протоколом версии 2.0. При модернизации важно определить, что именно требуется: передавать заправки в систему учёта, подключить колонку напрямую или обновить её электронику. Эти задачи решаются разными способами.

Сначала определите, что нужно изменить

Если Топаз-106К1 работает штатно, а задача — добавить авторизацию водителей и учёт заправок, может подойти управление по RS-485. В этом варианте колонка сохраняет свою электронику и сама считает отпущенное топливо. Контроллер «Квота» разрешает налив, задаёт дозу и получает результат заправки.

Прямое подключение устроено иначе: контроллер считает импульсы генератора колонки, а насос и клапан включает через свои реле. Здесь протоколы обмена не используются — подключаются провода от генератора импульсов, пускателя, клапанов и датчика пистолета. Такой вариант нужно рассматривать только после проверки конкретной колонки.

Третий путь — замена платы управления. Его оценивают, если установленная электроника неисправна, не подходит для нужной схемы или дальнейшую модернизацию удобнее выполнять с другой платой.

Три варианта модернизации

Само наличие RS-485 у Топаз-106К1 ещё не означает, что колонку можно подключить без проверки. Инженеры Гарвекс определяют схему по модели и состоянию установленной платы, паспорту или фотографиям. Совместимость заранее не гарантируется.

Управление по RS-485

При такой схеме электроника Топаз-106К1 остаётся ответственной за измерение и отображение отпущенного топлива. «Квота» взаимодействует с колонкой через RS-485: управляет разрешением налива, задаёт дозу и получает данные о завершённой заправке. Для линии применяют витую пару, устройства соединяют цепочкой без ответвлений, на концах устанавливают терминирующие резисторы.

Для учёта и передачи операций в облачный сервис можно рассмотреть контроллер Квота-2. При настройке учитывают модель контроллера, состав оборудования на линии и возможность подключить колонку по нужному протоколу. Подробности настройки электроники колонки следует уточнять по её документации.

Прямое подключение и замена электроники

В импульсном варианте контроллер самостоятельно считает импульсы и включает насос и клапан через реле. Для работы задают коэффициент импульсов на литр, настраивают вход датчика пистолета и проверяют, что остановка налива происходит корректно. В этом способе протоколы не применяются.

Не следует путать прямое подключение с управлением по RS-485: это разные схемы, и они требуют разного подключения. Возможность использовать импульсный режим с конкретной конфигурацией Топаз-106К1 нужно подтвердить до монтажа.

Если требуется заменить электронику, может быть рассмотрена плата управления ТРК Гарвекс. Подбор делают после осмотра колонки: имеют значение её исполнение, состав исполнительных устройств и способ измерения расхода. Нельзя выбирать плату только по названию отсчётного устройства.

Как подключить и настроить учёт

1. Соберите исходные данные. Подготовьте фото шильдика колонки, платы и доступных разъёмов. Если есть паспорт, приложите его: по этим данным инженеры оценят возможные варианты.
2. Выберите схему. Нужно определить, остаётся ли электроника Топаз-106К1 основной для счёта и управления или рассматривается прямое подключение либо замена платы. Вывод о схеме подключения делают после осмотра колонки или изучения паспорта и фотографий платы.
3. Подключите оборудование по выбранному варианту. Для RS-485 проверяют линию и подключение колонки к контроллеру. Для прямого способа подключают импульсный выход, реле и датчик пистолета. При замене платы учитывают всю схему колонки.
4. Настройте пост в «Квоте». Для прямого подключения задают тип поста и коэффициент импульсов, параметры насоса, клапана и датчика пистолета. Для управления по RS-485 указывают соответствующий тип поста и адрес устройства.
5. Проведите пробный налив. Сравните показания с мерником, проверьте работу исполнительных устройств и корректность завершения налива. При необходимости поправьте коэффициент импульсов.
6. Проверьте передачу операций. Если используется облачный учёт, убедитесь, что заправки поступают в АЗС-Онлайн. В сервисе можно вести лимиты топлива на водителей и группы, авторизовать пользователей по картам или пин-кодам и просматривать отчёты. Подробнее — сервис АЗС-Онлайн.

Что важно учесть после модернизации

До начала работ стоит зафиксировать исходную схему подключения и не менять настройки без понимания их назначения. После монтажа проверяют не только появление данных в учёте, но и сам процесс налива: запуск, работу клапана, отображение объёма и остановку. При подключении нескольких устройств по RS-485 учитывают требования к линии и ограничения конкретного оборудования.

Если вмешательство затрагивает электронику, влияющую на учёт топлива, заранее уточните последствия для метрологического контроля. После вмешательства в электронику колонки, влияющего на учёт, нужна поверка — уточните у инженеров Гарвекс.

Как выбрать подходящий вариант

Для исправного Топаз-106К1 первым вариантом для оценки обычно становится подключение по RS-485: колонка сохраняет собственную электронику, а «Квота» добавляет управление и передачу заправок в систему учёта. Прямое подключение требует отдельной проверки импульсных выходов и исполнительных устройств. Замена платы — вариант для ситуаций, когда исходная электроника не подходит или требует обновления.

Чтобы инженеры Гарвекс помогли подобрать схему, отправьте им фото шильдика и платы колонки, а также паспорт, если он есть. По этим материалам можно оценить, подходит ли управление по RS-485, возможно ли прямое подключение или стоит рассмотреть замену электроники.
