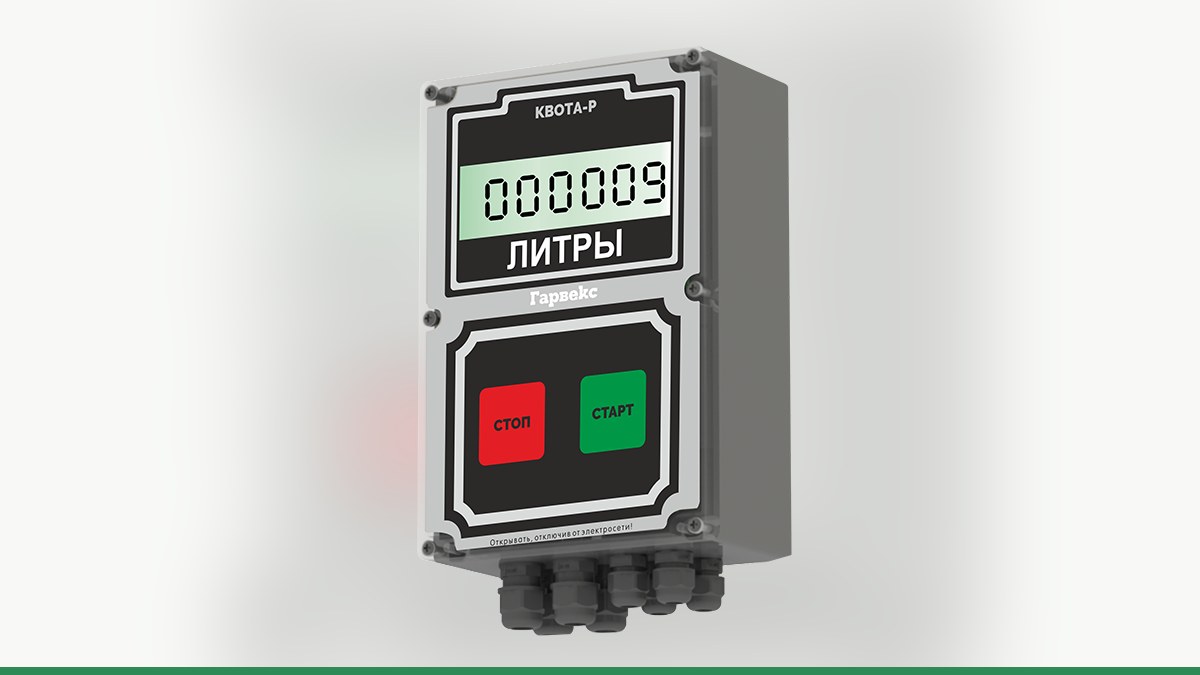

Топаз-272: устройство и подключение к контроллеру учёта топлива «Квота»

Топаз-272 — колонка серии 2хх со встроенным терминалом самообслуживания. При подключении к контроллеру учёта топлива важно разделить две задачи: взаимодействие водителя с терминалом и управление самой ТРК. Контроллер «Квота» может работать с колонками, в которых установлена электроника «Топаз», по RS-485: колонка считает выданное топливо, а контроллер разрешает налив, задаёт дозу и получает результат. Конкретную схему для Топаз-272 выбирают после проверки исполнения колонки и её электроники.

Устройство Топаз-272

У модели есть сенсорный монитор диагональю 17 дюймов, купюроприёмник на 1000 банкнот, карт-ридер, считыватель Em-Marine, считыватель штрих-кода, принтер квитанций и GSM-модем. Степень защиты корпуса — IP54. Колонка рассчитана на расход 50 или 80 л/мин.

Топаз-272 может работать автономно или под управлением ПО «Топаз-АЗС». Связь с системой управления предусмотрена по интерфейсу RS-485 с протоколом «Топаз». Наличие встроенного терминала самообслуживания не означает, что контроллер учёта подключается непосредственно к купюроприёмнику, карт-ридеру или принтеру. При интеграции важно определить, какое устройство выдаёт команду на отпуск топлива и как результат налива передаётся в систему учёта.

В колонках с электроникой «Топаз» блок управления контролирует насос и клапаны, считает импульсы датчика расхода, выводит дозу на табло и ведёт суммарные счётчики. Поэтому при работе с «Квотой» по RS-485 литры считает электроника колонки, а контроллер управляет отпуском и фиксирует заправку. Подробности обмена зависят от оборудования и в этой статье не приводятся.

Как устроено подключение к «Квоте»

Подключение по RS-485 подходит для колонки со своей электроникой. Контроллер передаёт команду на разрешение налива и дозу, а колонка возвращает сведения о завершённой заправке. «Квота» также может авторизовать водителя и передавать данные в АЗС-Онлайн.

У ТРК серии 2хх есть собственный терминал, поэтому до монтажа следует выяснить, как он включён в управление именно на этом объекте. Не следует считать, что линия терминала и линия контроллера — одно и то же подключение. Также нельзя приравнивать протокол «Топаз» к протоколу контроллера другого производителя: это разные протоколы, даже если оба используют интерфейс RS-485.

Для линии RS-485 применяют витую пару; устройства соединяют цепочкой, без ответвлений, а на концах линии устанавливают терминирующие резисторы. Адреса рукавов в сети должны быть сквозными и не повторяться. Адрес и возможность обмена для конкретной колонки проверяют по документации и настройкам её электроники.

Варианты подключения

Для Топаз-272 с собственной электроникой прежде всего рассматривают управление по RS-485. Прямое подключение — другой способ: протоколы при нём не используются, нужны провода от генератора импульсов, насоса, клапанов и датчика пистолета. Нельзя заранее утверждать, что он подходит конкретной колонке: решение зависит от её исполнения и схемы. При необходимости инженеры также оценивают возможность замены платы.

Как подключить и настроить учёт

1. Зафиксируйте комплектацию. Сфотографируйте шильдик и плату колонки так, чтобы были различимы маркировка и разъёмы. Уточните, установлен ли терминал самообслуживания и как организовано управление ТРК.
2. Выберите контроллер и схему. Для связи с электроникой колонки рассматривают RS-485. Например, контроллер Квота-2 рассчитан на управление до двух постов, а контроллер Квота-3 — до четырёх с учётом предусмотренных для него вариантов подключения. Число постов и схема зависят от конфигурации объекта.
3. Согласуйте настройки. Для управления по RS-485 проверяют адрес рукава и параметры, необходимые для обмена с электроникой колонки. Для прямого подключения настраивают тип поста, коэффициент импульсов, насос, клапан и датчик пистолета. Эти способы не следует смешивать: при прямом управлении связь по протоколу не используется.
4. Проведите пробный налив. Сверьте показания колонки и контроллера на мернике. Если требуется, скорректируйте коэффициент учёта в соответствии с выбранной схемой.
5. Проверьте передачу данных. Убедитесь, что заправка появляется в учёте, а при подключении облачного сервиса — поступает в АЗС-Онлайн. Сервис позволяет вести учёт водителей, карт, лимитов и отчётов; подробности — на странице сервиса АЗС-Онлайн.

Схему подключения и совместимость оборудования не определяют только по названию модели. Инженеры Гарвекс выбирают её после осмотра колонки либо по паспорту и фотографиям платы. Это особенно важно для Топаз-272, где к электронике ТРК добавлен терминал самообслуживания.

Что проверить после запуска

При сдаче поста проверьте, что налив запускается и останавливается ожидаемым способом, объём на колонке совпадает с результатом учёта, а завершённая заправка отображается в системе. Если заправки передаются через GSM или проводную сеть, отдельно проверьте их появление в АЗС-Онлайн. При потере связи контроллер сохраняет операции в памяти и передаёт их позже.

После вмешательства в электронику колонки, влияющего на учёт, нужна поверка — уточните у инженеров Гарвекс.

Итак, подключение контроллера учёта топлива к Топаз-272 обычно рассматривают как управление колонкой с собственной электроникой по RS-485, но окончательное решение зависит от исполнения ТРК и организации работы встроенного терминала. Чтобы подобрать схему, отправьте инженерам Гарвекс фото шильдика и платы колонки или её паспорт.
