Колонки с электроникой «Топаз» встречаются на ведомственных заправках едва ли не чаще остальных. Если у вас на мини-АЗС, КАЗС или МАЗС установлена однорукавная колонка Топаз-511 (511-11-1000/00), то рано или поздно встанет вопрос: как подключить её к системе учёта топлива и сделать управление удобным — с авторизацией водителей, лимитами и автоматической передачей данных.

Контроллер учёта топлива «Квота» (Гарвекс) умеет работать с такими колонками. Но способ подключения определяется конструкцией самой колонки. Разберёмся, как устроен Топаз-511, и какой вариант интеграции подходит именно для этой модели.

Устройство колонки Топаз-511 (511-11-1000/00)

Модель 511-11-1000/00 — это однорукавная колонка серии 5 с насосным моноблоком. Она рассчитана на один вид топлива, расход — 50 л/мин, погрешность измерения ±0,25 %. Питание 380 В, индикация — светодиодное табло (СДИ).

Гидравлическая часть: - Измеритель объёма — четырёхцилиндровый поршневой, 0,5 литра за один оборот вала. - Генератор импульсов — оптический (диск с прорезями), выдаёт 50 или 100 импульсов на оборот вала. Это значит, что на один литр топлива приходится 100 или 200 импульсов (в зависимости от настройки).

Электроника: - Блок управления — Топаз-306БУ5. Он управляет магнитным пускателем насоса, клапаном отсечки и клапаном снижения, считает импульсы датчика расхода, выводит дозу на табло, ведёт электронный и электромеханический суммарные счётчики. - Табло — Топаз-160-13/6.

Важный нюанс: по каталогу серии 51х управление колонкой Топаз-511 импульсное, неинтерфейсное. Это означает, что связь по RS-485 в данной модели не предусмотрена «из коробки» — колонка рассчитана на работу в режиме, когда есть только импульсы от датчика расхода, управляющие сигналы на насос и клапаны, и датчик снятого пистолета.

Варианты подключения к контроллеру «Квота»

Контроллеры «Квота» могут управлять колонкой двумя принципиально разными способами. Учитывая конструкцию Топаз-511, для неё подходит прямое подключение.

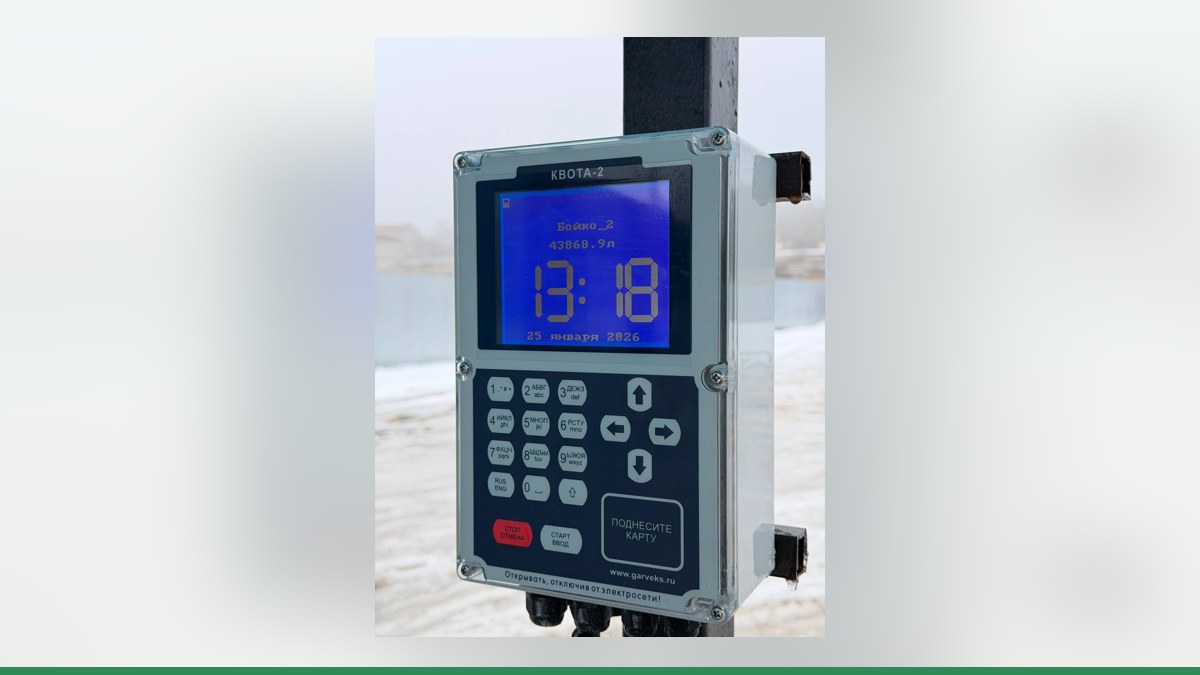

Таким образом, для Топаз-511 мы рассматриваем прямое подключение к контроллеру «Квота». Его можно реализовать на контроллере Квота-2 (до 2 постов) или Квота-3 (до 4 постов). При этом один полноценный пост прямого подключения требует двухканального счётчика импульсов и клапана снижения расхода. Если у колонки одноканальный датчик или нет клапана снижения, пост настраивается как упрощённый.

Как подключить и настроить учёт

Работы по подключению и настройке должен выполнять специалист, имеющий опыт работы с электрооборудованием АЗС. Приводим общий порядок действий.

Шаг 1. Подготовка и согласование схемы

Прежде чем браться за отвёртку, отправьте инженерам Гарвекс фото шильдика колонки и фото платы блока управления (306БУ5). По этим данным специалисты подберут точную схему подключения: какие контакты использовать для генератора импульсов, какой тип контакта датчика пистолета (нормально замкнутый или нормально разомкнутый), какое реле задействовать для насоса и клапанов.

Это обязательный этап: в разных модификациях Топаз-511 могут быть нюансы разводки проводов.

Шаг 2. Монтаж проводки

Для прямого подключения прокладываются провода от: - генератора импульсов (сигнальный кабель до счётного входа Квоты); - магнитного пускателя насоса (через реле контроллера); - клапана отсечки и клапана снижения (если есть); - датчика пистолета (сигнал на вход контроллера).

Контроллер устанавливается вне взрывоопасной зоны. Для Квота-2 и Квота-3 это условие выполняется — их корпуса рассчитаны на установку в операторской или щитовой.

Шаг 3. Настройка поста в контроллере

В меню контроллера задаются параметры поста: - Тип поста — прямой (импульсный). - Коэффициент «импульсов на литр» — исходя из характеристик генератора Топаз-511. Для четырёхцилиндрового поршневого измерителя с оптическим диском это обычно 100 или 200 имп/л. Точное значение нужно уточнить по паспорту колонки или подобрать при пробном наливе. - Время работы насоса и клапанов — настраиваются задержки включения/отключения. - Тип датчика пистолета — нормально замкнутый или нормально разомкнутый (определяется по схеме).

Шаг 4. Пробный налив и калибровка

После подключения выполняется пробный налив в мерник. Если фактический объём не совпадает с показаниями контроллера, коэффициент импульсов корректируется. Вмешательство в электронику колонки, влияющее на учёт, требует проведения поверки — уточните порядок у инженеров Гарвекс.

Шаг 5. Подключение связи с АЗС-Онлайн

Контроллер «Квота» подключается к облачному сервису АЗС-Онлайн через GSM-модуль (SIM-карта) или проводную сеть. Заправки передаются в реальном времени. Если связь временно пропадает, данные хранятся в памяти контроллера (до 8192 операций) и отправляются при восстановлении соединения.

После настройки связи в АЗС-Онлайн заводятся водители, привязываются карты, устанавливаются лимиты на топливо и формируются отчёты.

Шаг 6. Запуск в работу и контроль

Контроллер авторизует водителя (по карте или пин-коду), задаёт дозу (фиксированную или по запросу) и управляет наливом. Все операции записываются в журнал.

Что важно помнить

• Адресация не используется — при прямом подключении протоколы не нужны, контроллер работает «напрямую» с датчиками и исполнительными механизмами.
• Не путайте с интерфейсным режимом — Топаз-511 не поддерживает RS-485. Если вы встретите колонку серии 51х с другим блоком управления (например, с интерфейсной версией), способ подключения изменится — но это уже другая модель.
• После любого вмешательства в электронику, влияющего на учёт топлива, колонка должна пройти поверку. Уточните этот момент у инженеров Гарвекс — они подскажут, требуется ли поверка в вашем случае.
• Не пытайтесь подключать колонку без согласованной схемы — ошибка в проводке может вывести из строя как контроллер, так и блок управления колонки.

Вывод

Колонка Топаз-511 (511-11-1000/00) — надёжная, проверенная временем модель с импульсным управлением. Для её интеграции в систему учёта топлива на базе контроллера «Квота» применяется прямое подключение: счёт импульсов, управление насосом и клапанами, контроль пистолета — всё берёт на себя контроллер.

Чтобы избежать ошибок, начните с самого простого шага: отправьте инженерам Гарвекс фото шильдика и платы вашей колонки. По этим данным они подберут точную схему и помогут настроить оборудование. После этого вы получите полноценный автоматизированный пост с авторизацией водителей, лимитами и передачей данных в облачный сервис АЗС-Онлайн.
