На ведомственных заправках и мини-АЗС до сих пор работает много колонок старших серий, и одна из самых распространённых — Топаз-511 (полное обозначение 511-11-1000/00). Это однорукавная колонка с насосным моноблоком, рассчитанная на один вид топлива. Сама по себе она надёжна и неприхотлива, но её штатное управление — импульсное, без встроенного интерфейса для автоматизированного учёта. Как результат — владельцы таких заправок часто сталкиваются с ручным сбором данных, ошибками при списании топлива и отсутствием контроля за действиями водителей.

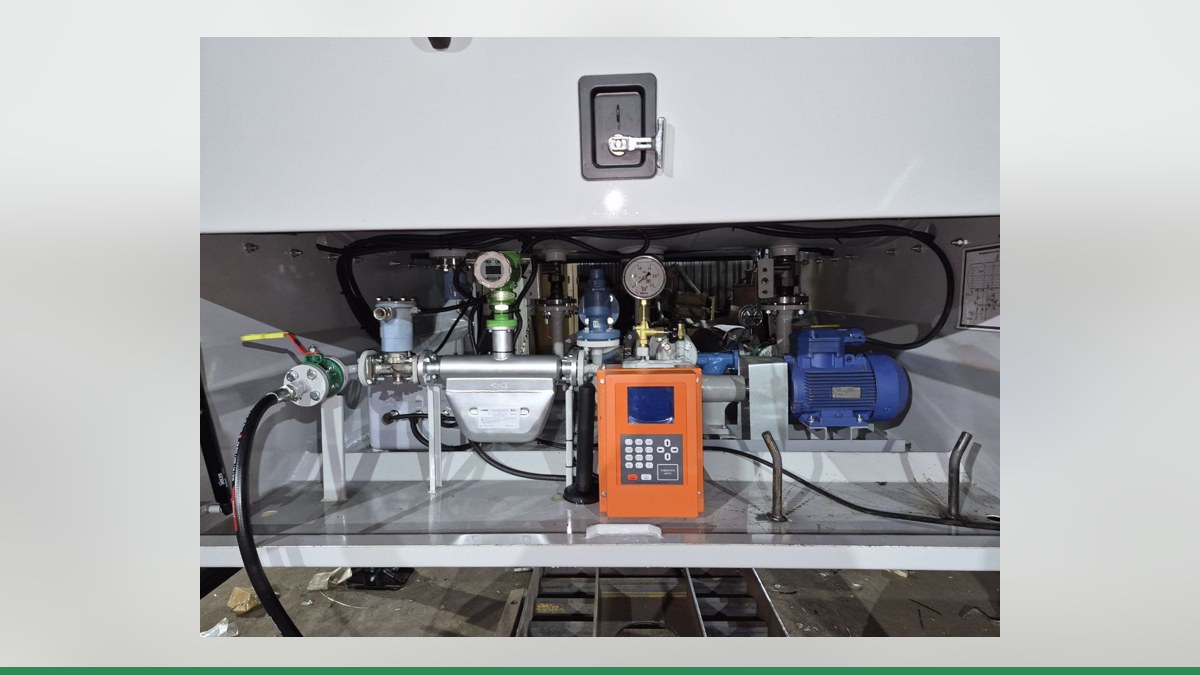

Система учёта на базе контроллера «Квота» и облачного сервиса АЗС-Онлайн решает эти проблемы. Она позволяет авторизовать водителя по карте или пин-коду, задать лимит налива, автоматически получить данные о заправке и передать их в центр. В этой статье разберём, как организовать учёт на колонке Топаз-511: какие есть способы подключения, что нужно учесть и в каком порядке действовать.

Особенности колонки Топаз-511 (511-11-1000/00)

Прежде чем говорить о подключении, важно понимать, с каким устройством мы имеем дело. Топаз-511 — это однорукавная колонка серии 5 с насосным моноблоком (модель без моноблока — 510). По паспорту она имеет следующие характеристики:

• Производительность: 50 л/мин.
• Погрешность: ±0,25 %.
• Индикация: светодиодная (СДИ).
• Питание: 380 В.
• Измеритель объёма: четырёхцилиндровый поршневой, 0,5 л за один оборот вала.
• Генератор импульсов: оптический (диск с прорезями), выдаёт 50 или 100 импульсов на один оборот вала.

Электроника колонки собрана на базе блока управления Топаз-306БУ5 и табло Топаз-160-13/6. Важный момент: по каталогу серии 51х управление данной колонкой реализовано импульсным способом — интерфейсный режим по RS-485 в ней штатно не используется. Это означает, что для интеграции в систему учёта потребуется либо прямое подключение контроллера к цепям колонки, либо, в отдельных случаях, согласование с инженерами возможности работы по RS-485.

Два способа учёта: сравнение вариантов подключения

Для колонки Топаз-511 возможны три подхода к организации учёта, но наиболее актуальны два из них: прямое подключение и управление по RS-485 (если колонка была переоборудована или имеет соответствующую электронику). Третий вариант — полная замена платы управления — применяется, если родная электроника устарела или вышла из строя.

Ниже — сводная таблица для сравнения.

Вывод для владельца Топаз-511: если колонка имеет штатную импульсную схему (а по паспорту — да, она именно такая — прямое подключение — основной вариант. Если же у вас есть основания полагать, что колонка работала в режиме интерфейс или вы переоборудованого описано на плате — нужно уточнить у инженеров garvex после осмотра осмотра илие. Однако по факту модели 511 чаще всего под упрощенный подход — под такой например как в блоке «описание по каталогя». Учитывая выше — вполне разобраны, то первым описанное — прямое.

Как подключить и настроить учёт: пошаговый план

Процесс внедрения системы учёта на базе контроллера «Квота и Азс-онлайн — это пять основных этапов. Инженеры гарвекс готовы помочь на каждом из них, но важно понимать общую логику.

### Шаг 1. Осмотр колонки и подбор схемы

Владелец присылает фото шильдика колонки (паспортная табличка с моделью и заводским номером) и фотографию платы управления (Топаз-306БУ5). Инженеры гарвекс по этим данным определяют:

• какой тип генератора импульсов стоит (50 или 100 импульсов на оборот вала);
• есть ли на плате разъём для подключения датчика снятого пистолета и его тип (нормально замкнутый или нормально разомкнутый);
• можно ли реализовать прямое подключение или имеет смысл подключать по RS-485 (если колонка ранее была переведена в интерфейсный режим).

На основе осмотра выбирается конкретная схема: какие провода к каким клеммам контроллера «Квота» подходят.

### Шаг 2. Настройка поста в контроллере «Квота»

После того как схема утверждена, в контроллере задаются параметры поста:

• Тип поста — прямой (импульсный) или интерфейсный (RS-485).
• Коэффициент импульсов на литр — для прямого подключения. Для Топаз-511 это значение рассчитывается исходя из объёма измерителя (0,5 л/оборот) и числа импульсов за оборот (50 или 100). Например, если на обороте 100 импульсов, то один импульс = 0,5 л / 100 = 0,005 л, а на литр — 200 импульсов. Точное значение уточняется при пробном наливе.
• Параметры насоса и клапана — задержки включения, отключения, время предварительной прокачки.
• Датчик пистолета — настройка типа контакта (нормально замкнутый или разомкнутый) и времени ожидания перед запуском.

Для прямого подключения на одном контроллере Квота-2 или Квота-3 можно организовать либо один полноценный пост (с двухканальным счётчиком и клапаном снижения расхода), либо два упрощённых поста (с одноканальным счётчиком и без клапана снижения).

### Шаг 3. Пробный налив в мерник и коррекция коэффициента

После настройки выполняется тестовый налив в мерник. Контроллер показывает объём, который он «насчитал» по импульсам. Этот объём сравнивается с фактическим, отлитым в мерник. Если есть расхождение, коэффициент импульсов на литр корректируется до достижения погрешности в пределах ±0,25 %.

Пробный налив — обязательный этап. Без него нельзя гарантировать, что учёт будет точным.

### Шаг 4. Подключение связи и проверка работы с азс-онлайн

Когда контроллер показывает правильный налит топлива и его факт заправки переданы контроллер само autопает через SIM-карту (GSM) или проводную сеть. Если на этапе По пробного наливе считано правильно — все данные должны прийти в АЗС-Онлайн сразу или, если связь временно отсутствовала, позже из памяти контроллера (контроллер хранит до 8192 операций).

В личном кабинете АЗС-Онлайн проверяют, что по каждой операции отображаются:

• дата и время;
• номер поста;
• объём и вид топлива;
• идентификатор водителя (по карте или пин-коду).

### Шаг 5. Заведение водителей, карты и лимиты

После того как учёт работает, в АЗС-Онлайн можно настроить:

• список водителей и привязанные к ним пластиковые карты или пин-коды;
• лимиты налива по водителю или группе (например, литров в сутки или за одну заправку);
• интеграцию с 1С для автоматического списания топлива в бухгалтерском учёте.

Теперь заправка происходит так: водитель подносит карту к считывателю, контроллер проверяет лимит, разрешает налив, после завершения данные уходят на сервер.

Учёт без головной боли

Колонка Топаз-511 — это рабочий инструмент, который может легко стать частью автоматизированной системы учёта. Для её подключения, как правило, достаточно прямого метода: без сложных протоколов, только провода к генератору импульсов, насосу и датчику пистолета. Главное — правильно определить коэффициент импульсов и сделать пробный налив.

Единственное, что важно помнить: после установки в систему вмешательство влияющ её влияние влияющее на учёта — требуется уточните у инженеров поверку — уточните у инженеров.

Если вы владельца Топаз-511 — точнее инженеров «Гарвекс» если подбирать для подбора схемы — пришлите фото шильдика и фото платы колонки — в ответьте для возможности кого отправить на контакты Гарвекс. Инженеры выберится рассматривают].
