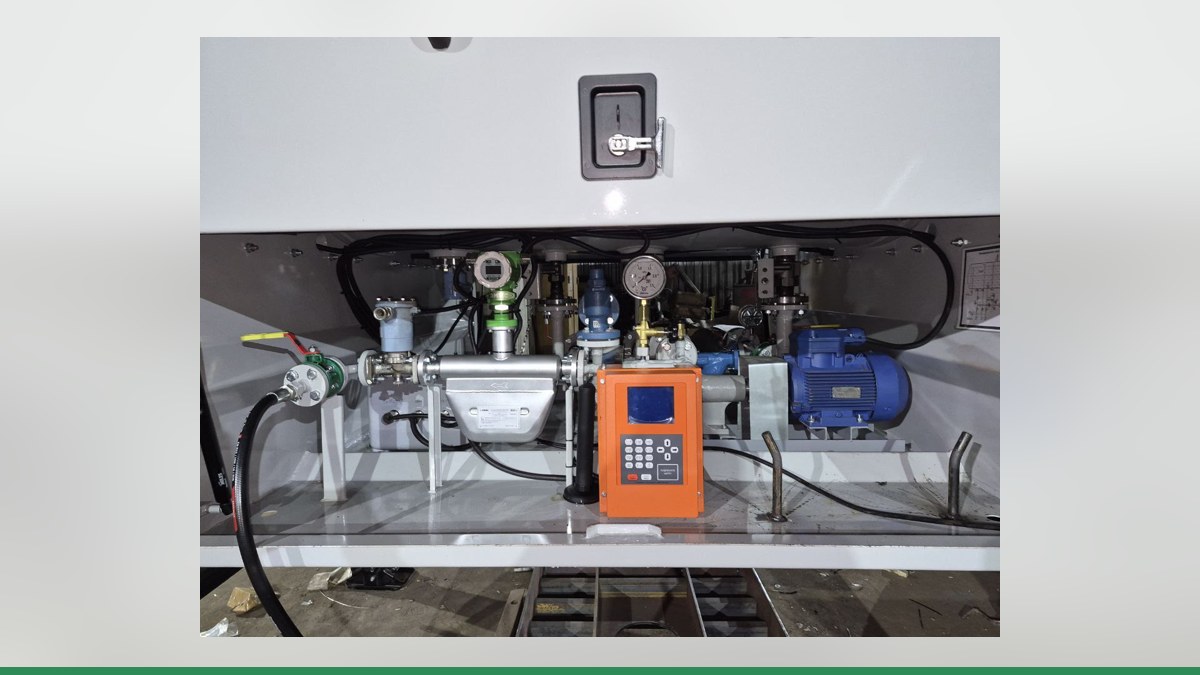

Ведомственная заправка редко собирается с нуля: чаще уже стоит колонка, и к ней нужно добавить учёт по водителям, лимиты и отчёты. В большинстве таких случаев колонка оказывается с электроникой «Топаз» — это самый частый вариант «чужой» колонки на мини-АЗС, КАЗС и МАЗС. Хорошая новость в том, что такая колонка уже умеет считать литры сама, а значит, автоматизацию выдачи и учёта топлива можно построить без вмешательства в её отсчётную часть.
Почему с «Топаз» чаще всего и приходится иметь дело
«Топаз» — российский производитель электроники для топливораздаточных колонок (ООО «Топаз-сервис», г. Волгодонск Ростовской области). В линейке — блоки управления колонкой (например, 306БУ5), отсчётные устройства (106Т, 106К), пульты управления серии 103 (например, 103МЕ1), блоки сопряжения (133-4-4М, 306БС/07) и преобразователи серии 119 для колонок других марок, а также программа «Топаз-АЗС». Многие производители ТРК выпускают колонки именно с этой электроникой, поэтому на ведомственных заправках она встречается повсеместно.
Что делает блок управления (по руководству 306БУ5): управляет магнитным пускателем насоса, клапаном отсечки и клапаном снижения, считает импульсы датчика расхода топлива, выводит дозу на табло, ведёт электронный и электромеханический суммарные счётчики. Датчик расхода бывает одноканальный и двухканальный, число импульсов на литр задаётся параметром, а снятие пистолета передаётся отдельным сигналом. Режимы работы блока — интерфейсный (по RS-485), импульсный и ручной. Связь между пультом и блоком управления идёт по RS-485 на скорости 4800 бит/с.
Как встроить такую колонку в систему учёта
Ключевой момент: у колонки с электроникой «Топаз» уже есть собственный отсчёт литров и интерфейс RS-485. Значит, контроллеру учёта не обязательно считать импульсы — он может работать как управляющее звено: авторизовать водителя, разрешить налив, задать дозу и получить готовый результат. Именно так работает связка с контроллером Квота-2 и контроллером Квота-3: по RS-485 Квота-2 управляет до 2 постов, Квота-3 — до 4.
Протокол обмена «версия 2.0» разработки «Топаз-электро» исторически основной для колонок с этой электроникой, и его поддерживают многие системы управления АЗС. При этом знак равенства между протоколами разных производителей ставить нельзя: возможность связи по RS-485 с конкретной платой инженеры проверяют по модели платы и паспорту, а не «на глаз».
Адресация и линия связи
У каждого рукава сетевой адрес 1–225, сквозной в пределах АЗС. Адреса не должны повторяться — иначе контроллер будет «видеть» два рукава как один. Линия RS-485 — витая пара, устройства подключаются цепочкой без ответвлений, на концах линии ставятся терминирующие резисторы. Настройки самой колонки защищены паролем администратора и паролем юстировки; при вводе в эксплуатацию их нужно сменить.
Три варианта подключения: что выбрать
| Вариант | Кто считает литры | Что нужно | Особенности |
|---|---|---|---|
| Прямое подключение | Квота | провода от генератора импульсов, пускателя насоса, клапанов, датчика пистолета | протоколы не нужны; на Квота-2 или Квота-3 — один полноценный пост с двухканальным счётчиком импульсов и клапаном снижения либо два упрощённых с одноканальным счётчиком |
| Управление по RS-485 | электроника колонки | линия RS-485 и корректный адрес рукава | Квота разрешает налив, задаёт дозу и получает результат; Квота-2 — до 2 постов, Квота-3 — до 4 |
| Замена платы | плата управления ТРК Гарвекс | осмотр колонки и подбор платы | применяют, если электроника устарела или несовместима |
Варианты можно совмещать: например, на Квота-3 один пост подключить напрямую, а ещё три — по RS-485.
Как подключить и настроить учёт
- Владелец присылает фото шильдика и платы колонки — инженеры Гарвекс по ним выбирают схему подключения.
- Настраивают пост в Квоте: тип поста, коэффициент импульсов, насос, клапан и датчик пистолета — при прямом подключении; адрес по RS-485 — при интерфейсном.
- Делают пробный налив в мерник и поправляют коэффициент «импульсов на литр», чтобы литры на табло и в системе совпадали.
- Подключают связь и проверяют, что заправки приходят в АЗС-Онлайн.
- В сервисе заводят водителей, карты, лимиты и настраивают отчёты.
При прямом подключении Квота сама считает импульсы генератора, включает насос и клапан своими реле, следит за датчиком пистолета (тип контакта — нормально замкнутый или нормально разомкнутый) и останавливает насос, если импульсы пропали. Если табло колонки показывает код причины остановки — нет импульсов датчика расхода, низкая производительность, снят или повешен пистолет, пропало питание датчика — с этого и стоит начинать диагностику.
Что получает владелец
Сервис АЗС-Онлайн замыкает схему: лимиты топлива на водителя и группу, авторизация по картам или пин-кодам, удалённый запуск колонки, контроль резервуаров, отчёты в реальном времени, интеграция с 1С и мониторинг транспорта. Контроллер передаёт заправки через SIM-карту или проводную сеть; если связь пропала, операции хранятся в памяти контроллера и уходят на сервер позже.
Вывод
Колонка с электроникой «Топаз» — не препятствие для автоматизации, а готовый фундамент: она сама считает литры и отдаёт результат по RS-485, а контроллер «Квота» добавляет авторизацию водителя, дозу, лимиты и передачу заправок в облако. Если электроника устарела или несовместима, её можно заменить платой управления ТРК Гарвекс — подбор делают по осмотру колонки.
Не забудьте: после вмешательства в электронику колонки, влияющую на учёт, нужна поверка — уточните у инженеров.
Чтобы подобрать схему под вашу колонку, отправьте инженерам Гарвекс фото шильдика и платы — по ним определят вариант подключения и состав работ. Контакты — на странице контакты Гарвекс.
