Как подключить учёт топлива на колонке с электроникой «Топаз»

Колонки с электроникой «Топаз» — один из самых частых случаев «чужой» колонки на ведомственных и мини-АЗС. Блок управления «Топаз» (например, 306БУ5) сам управляет пускателем насоса, клапанами отсечки и снижения, считает импульсы датчика расхода и выводит дозу на табло. Блок умеет работать в трёх режимах: интерфейсном (по линии RS-485), импульсном и ручном. Протокол обмена «версия 2.0» разработки «Топаз-электро» исторически основной для таких колонок, его поддерживают многие системы управления АЗС.

Для владельца это значит, что учёт на такой колонке можно автоматизировать, не меняя её электронику: контроллер «Квота» берёт на себя авторизацию водителей, задание дозы и передачу заправок в облачный сервис АЗС-Онлайн, а литры считает сама колонка. Существует два основных способа подключения колонки с электроникой «Топаз» к контроллеру «Квота»:

• ПРЯМОЕ ПОДКЛЮЧЕНИЕ — при этом контроллер «Квота» сам считывает импульсы от генератора колонки, включает насос и клапан через свои реле, контролирует состояние пистолёта и останавливает налив при пропадании импульсов. Протокол связи здесь не нужен: на один контроллер — один полноценный пост с двухканальным счётчиком импульсов или два упрощённых с одноканальным.
• УПРАВЛЕНИЕ ПО RS-485 — колонка самостоятельно считывает объём топлива, а контроллер «Квота» по линии RS-485 разрешает налив, задаёт дозу и получает результат. Этот способ подходит для колонок с электроникой «Топаз» и позволяет использовать до четырёх постов при наличии контроллера «Квота-3».

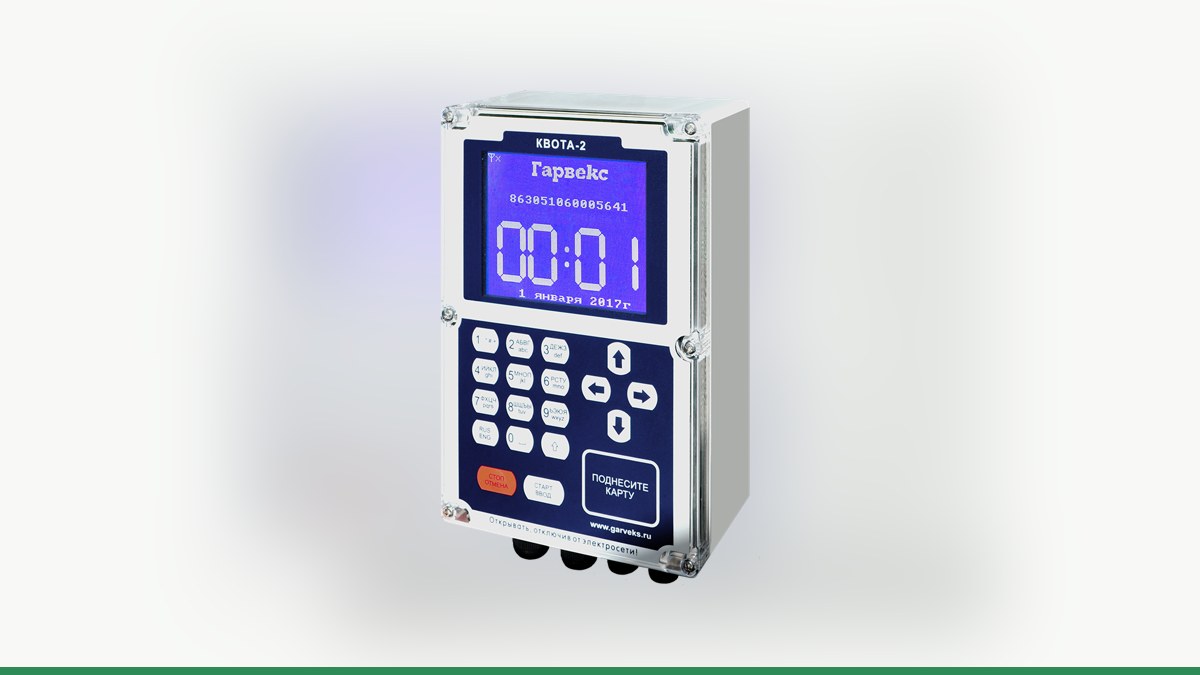

Для правильного подбора схемы подключения необходимо учитывать тип колонки, её электронику и количество постов. Контроллеры «Квота-2» и «Квота-3» поддерживают подключение по RS-485 к колонкам с электроникой «Топаз»: литры считает электроника колонки, а в контроллере задаётся адрес поста по RS-485. Квоту-3 можно совмещать: один пост прямым подключением и ещё три по RS-485.

Как подключить и настроить учёт

1. Отправьте инженерам Гарвекс фото шильдика и платы колонки — это поможет определить тип электроники и выбрать подходящую схему подключения (прямое или по RS-485).
2. Выберите тип поста в контроллере «Квота» — прямое подключение или управление по RS-485. Для RS-485 блок «Топаз» переводят в интерфейсный режим.
3. Настройте счёт — при прямом подключении в контроллере задают коэффициент импульсов на литр по паспорту датчика расхода; при работе по RS-485 литры считает блок «Топаз», его юстировку выполняют по руководству колонки.
4. Проведите пробный налив в мерник — заправите пост, измерьте объём и проверьте, насколько точно доза соответствует показаниям. При необходимости корректируйте коэффициент.
5. Подключите линию RS-485 (если используется) — витая пара подключается цепочкой, на концах — терминирующие резисторы. Устройства подключаются по адресам от 1 до 225, повторение адресов запрещено.
6. Проверьте передачу заправок в АЗС-Онлайн — контроллер передаёт данные через GSM или проводную сеть. Если связь пропала, заправки сохраняются в памяти и передаются позже.
7. Заведите водителей, карты и лимиты в АЗС-Онлайн — после подключения система будет отслеживать заправки в реальном времени и формировать отчёты.

Важно помнить: после вмешательства в электронику колонки, влияющую на учёт (например, при изменении коэффициента импульсов или замене датчиков), требуется поверка учёта — уточните это у инженеров Гарвекс.

Для полноценного управления топливными постами и ведения учёта на мини-АЗС или ведомственной заправке рекомендуется использовать контроллеры «Квота» и облачный сервис АЗС-Онлайн. Характеристики оборудования — на страницах: контроллер Квота-1, контроллер Квота-2, контроллер Квота-3, плата управления ТРК Гарвекс и сервис АЗС-Онлайн.

Если у вас есть колонка с электроникой «Топаз», — отправьте фото шильдика и платы, чтобы инженеры Гарвекс помогли подобрать оптимальную схему подключения и настройки учёта.
