Колонки с электроникой «Топаз» и контроллер «Квота» по RS-485: протокол, адреса постов, настройка

На ведомственных и мини-АЗС часто встречаются колонки, в которых установлена электроника «Топаз» (ООО «Топаз-сервис», г. Волгодонск). Это блоки управления (например, 306БУ5), отсчётные устройства (106Т, 106К), пульты серии 103. Такая электроника уже умеет самостоятельно считать литры, управлять насосом и клапанами, выводить дозу на табло. Задача владельца — организовать учёт: авторизовать водителей, задавать лимиты, собирать данные о заправках. Решение — контроллер «Квота» от компании «Гарвекс», который подключается к колонке по интерфейсу RS-485 и передаёт информацию в облачный сервис АЗС-Онлайн. Разберём, как это работает, на что обратить внимание и в каком порядке настраивать систему.

Почему именно RS-485 и протокол «Топаз»

Электроника «Топаз» поддерживает три режима работы: импульсный, ручной и интерфейсный (RS-485). В интерфейсном режиме колонка сама считает импульсы датчика расхода, блок управления отслеживает налив, а внешнее устройство (пульт, контроллер) обменивается с ней командами по двухпроводной линии. Скорость обмена между пультом и блоком «Топаз» составляет 4800 бит/с, используется протокол версии 2.0, разработанный «Топаз-электро». Этот протокол поддерживается многими системами управления АЗС — и контроллером «Квота» в том числе.

Адресация в сети «Топаз» сквозная: каждый рукав (пост) получает уникальный адрес от 1 до 225. Адреса не должны повторяться в пределах одной АЗС. Это важно помнить при проектировании линии RS-485: если на одной заправке стоят несколько колонок с электроникой «Топаз», для каждой пары рукавов назначается свой адрес.

Когда контроллер «Квота» работает по RS-485, он не считает литры сам — эту функцию выполняет электроника колонки. Квота лишь авторизует водителя (по карте или пин-коду), передаёт команду налить заданную дозу, а после завершения заправки получает от колонки объём и записывает операцию в память. Затем данные отправляются в АЗС-Онлайн через GSM (Квота-2) или Ethernet/Wi-Fi (Квота-3).

Какой контроллер выбрать: Квота-2 или Квота-3

Для управления колонками с электроникой «Топаз» подходят контроллеры «Квота», которые оснащены интерфейсом RS-485:

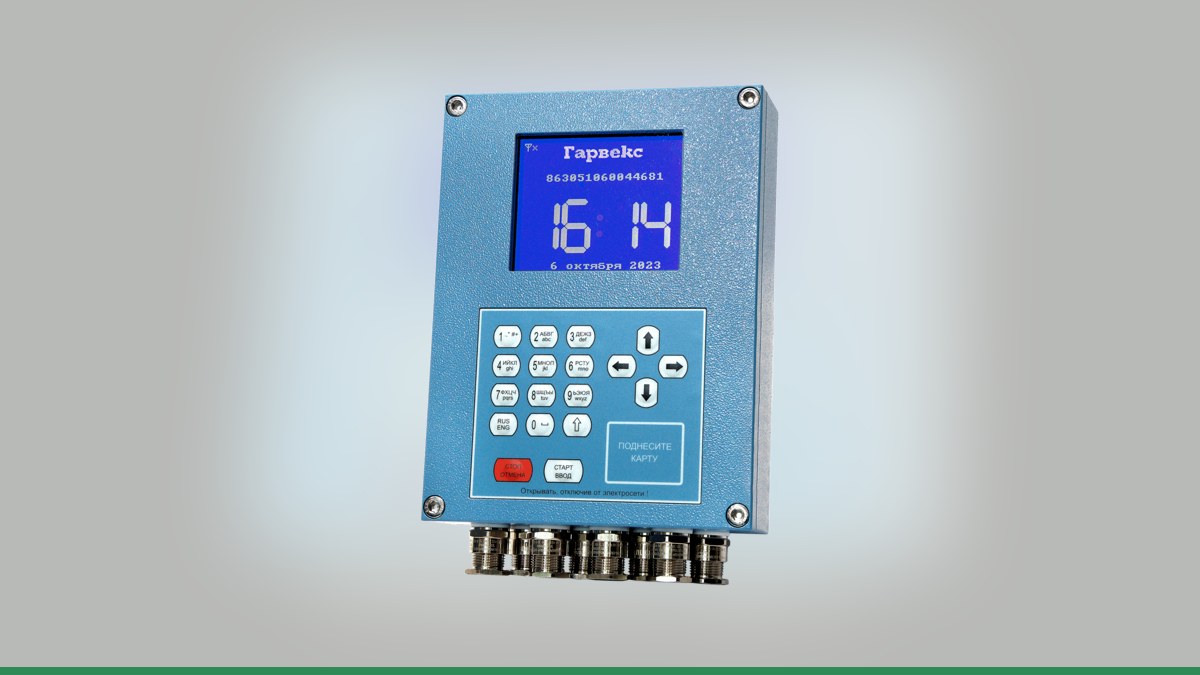

• Квота-2 — до 2 постов, интерфейс RS-485, связь через GSM-модуль, память 8192 операции. Устанавливается вне взрывоопасной зоны. Подходит для небольших мини-АЗС с двумя рукавами.
• Квота-3 — до 4 постов, RS-485 и Ethernet, взрывозащищённый корпус, работает от −60 до +50°C. Можно подключать до четырёх рукавов с электроникой «Топаз» (или комбинировать с прямым подключением — один пост напрямую, три по RS-485).

Если на заправке только один рукав и электроника «Топаз» не стоит, иногда удобнее использовать Квота-Р — это электроника колонки «Нева-Р» в корпусе контроллера на один пост, работающая в паре с Квота-2 или Квота-3. Но для колонок, где уже есть блок «Топаз», логичнее применять Квота-2 или Квота-3 по RS-485.

Три способа подключения: сравнение

Чтобы наглядно показать разницу, сведём варианты в таблицу.

Как подключить и настроить учёт

Для владельца или механика мини-АЗС пошаговая последовательность выглядит так.

Шаг 1. Прислать данные колонки инженерам Гарвекс

Прежде чем покупать оборудование, необходимо отправить производителю фотографию шильдика (паспортная табличка с моделью и заводским номером) и фото платы управления колонки. Инженеры Гарвекс определят, какая схема подходит: прямое подключение, работа по RS-485 с электроникой «Топаз» или замена платы на плату управления ТРК Гарвекс. Если на колонке установлен блок «Топаз» 306БУ5 или аналогичный, скорее всего, можно использовать RS-485.

Шаг 2. Настройка поста в контроллере Квота

При монтаже на месте в программном меню контроллера указывают тип поста: для «Топаз» выбирается режим «RS-485». Затем задаётся адрес рукава (1–225, тот же, что прописан в блоке «Топаз»). Если колонка двухрукавная, каждому рукаву — свой адрес. Дополнительно настраиваются параметры насоса, клапана и датчика пистолета — в случае «Топаз» эти функции уже управляются электроникой колонки, но Квота должна знать, какой рукав к какому адресу относится.

Шаг 3. Пробный налив и корректировка коэффициента

Хотя литры считает колонка, стоит проверить точность. Выполняется пробный отпуск топлива в мерник (например, 10 литров). Если расхождение есть, в настройках Квоты корректируют коэффициент «импульсов на литр» — но только для прямого подключения. Для RS-485 коэффициент обычно не требуется, так как колонка передаёт уже измеренный объём. Однако инженеры могут рекомендовать проверить соответствие.

Шаг 4. Подключение связи и проверка передачи данных

Контроллер «Квота» передаёт заправки в АЗС-Онлайн. Для Квота-2 используется GSM-модуль (SIM-карта), для Квота-3 — проводная сеть или Wi-Fi. После настройки связи делают тестовую заправку и проверяют, что операция появилась в личном кабинете АЗС-Онлайн. Если связь временно пропадает, данные сохраняются в памяти контроллера (до 8192 операций) и отправляются позже.

Шаг 5. Настройка пользователей и лимитов в АЗС-Онлайн

В облачном сервисе заводят водителей, привязывают к ним карты доступа или пин-коды, устанавливают лимиты топлива (суточные, месячные, на группу). Можно задать разрешённые виды топлива, время работы, а также настроить интеграцию с 1С и мониторинг транспорта.

Важные замечания по эксплуатации

• Адреса не должны повторяться. Если на одной АЗС несколько колонок с электроникой «Топаз», для каждого рукава выделяется уникальный адрес. Ошибка в адресации приведёт к тому, что контроллер не сможет «общаться» с нужным постом.
• Пароли. Настройки блока «Топаз» защищены паролем администратора и паролем юстировки. Рекомендуется сменить заводские пароли при вводе колонки в эксплуатацию.
• Коды причин остановки. Если налив прервался (нет импульсов датчика расхода, низкая производительность, снят или повешен пистолет), блок «Топаз» показывает код причины на табло — это помогает быстро найти неисправность.
• Линия RS-485. Витая пара, устройства подключаются цепочкой без ответвлений, на концах линии ставят терминирующие резисторы.
• Поверка. После вмешательства в электронику колонки, влияющую на учёт, нужна поверка — уточните порядок у инженеров Гарвекс.

Вывод

Колонку с исправной электроникой «Топаз» не нужно переделывать, чтобы получить автоматический учёт: контроллер «Квота» подключается к ней по RS-485, авторизует водителей, задаёт дозу и передаёт каждую заправку в АЗС-Онлайн. Квота-2 обслуживает до двух постов, контроллер Квота-3 — до четырёх. Если электроника устарела, остаются прямое подключение или замена на плату управления ТРК Гарвекс.

Пришлите инженерам Гарвекс фото шильдика и платы колонки через контакты Гарвекс — подберём схему подключения под вашу заправку.
