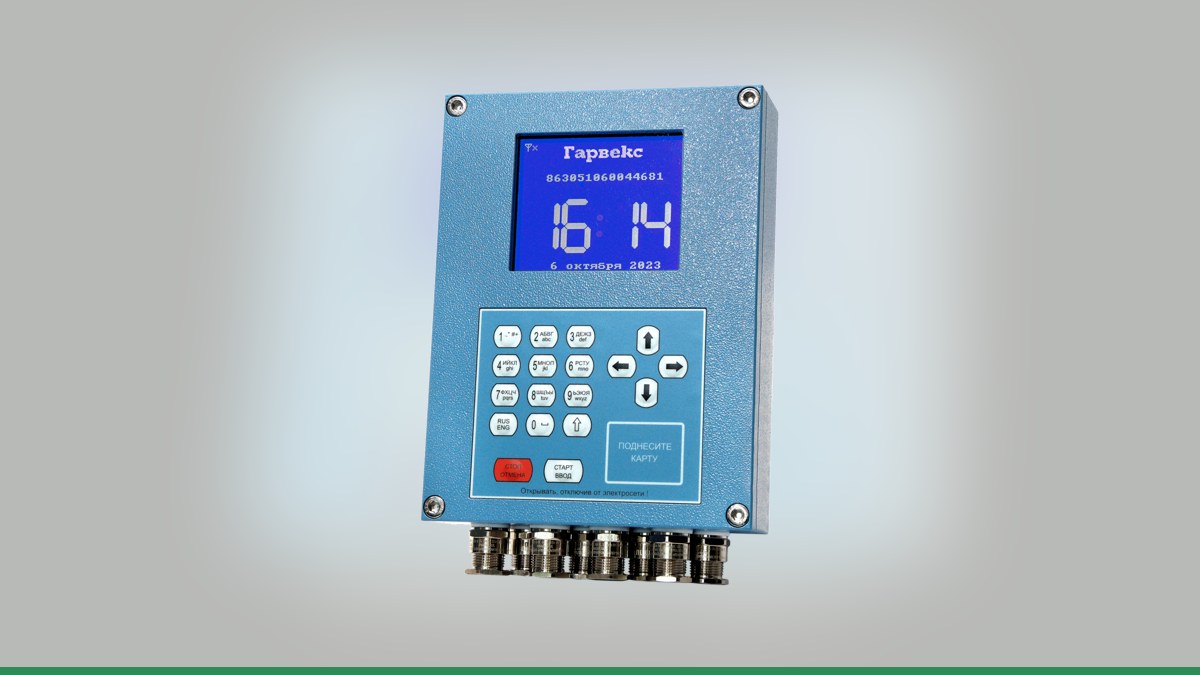

Как подключить колонку с электроникой «Топаз» к контроллеру «Квота» по RS-485

Колонки с электроникой «Топаз» — один из самых распространённых типов на ведомственных и мини-АЗС. Их часто выбирают из-за доступности и надёжности. При подключении к системе учёта топлива на базе контроллеров «Квота» от Гарвекс важно правильно настроить связь по RS-485, чтобы учёт работал без сбоев и обеспечивал точность расчётов.

Колонки с электроникой «Топаз» поддерживают интерфейс RS-485, скорость передачи — 4800 бит/с. Основной протокол обмена данными — «Топаз 2.0», известный как АЗТ 2.0. Этот протокол исторически используется в большинстве систем с электроникой «Топаз», и он совместим с контроллерами «Квота-2», «Квота-3» и «Квота-Р». При этом у каждого рукава колонки может быть свой сетевой адрес от 1 до 225 — важно, чтобы адреса не повторялись в пределах одной АЗС.

Связь по RS-485 организуется в цепочке без ответвлений. Витая пара должна быть не ниже 5 категории, а на концах линии должны быть установлены терминирующие резисторы. Это обеспечивает стабильную передачу данных и предотвращает помехи.

Как работает подключение по RS-485

Контроллер «Квота» может работать двумя способами с постом:

1. Прямое подключение — контроллер сам считывает импульсы от генератора колонки. Коэффициент «импульсов на литр» задаётся в настройках. Подходит, если у колонки есть встроенный генератор импульсов и счётчик.
2. Удалённое управление по RS-485 — колонка ведёт учёт, а контроллер «Квота» управляет её по протоколу. Установка ведётся по адресу поста и протоколу. Подходит для большинства моделей «Топаз».

Контроллер «Квота» понимает два протокола: «Квота485» и «Топаз 2.0 (АЗТ 2.0)». Это позволяет использовать внешние системы управления, говорящие на протоколе «Топаз 2.0», например, пульты или ТРК, подключённые по RS-485.

Настройка поста в контроллере «Квота»

Для корректной работы необходимо выполнить следующие шаги:

1. Определить тип поста (прямое или удалённое) в настройках контроллера.
2. Задать адрес поста от 1 до 225 — он должен быть уникальным.
3. Установить коэффициент импульсов на литр — значение задаётся по паспорту колонки.
4. Указать тип датчика пистолёта (НЗ или НО).
5. Настроить работу с насосом и клапаном (включать реле, задавать порог снижения расхода).
6. Установить время ожидания импульсов — если датчик не передаёт сигнал дольше заданного времени, система останавливает налив.

При вводе в эксплуатацию настройки защищены паролем администратора и паролем юстировки — их следует сменить. При остановке налива табло колонки показывает код причины: «нет импульсов датчика», «снят пистолет», «пропало питание датчика».

Как подключить и настроить учёт

1. Подключите витую пару RS-485 к разъёму на колонке и к контроллеру «Квота». Убедитесь, что линия не разветвляется, на концах — терминирующие резисторы.
2. Установите адрес поста в диапазоне 1–225.
3. Задайте в контроллере «Квота» тип поста (прямое или удалённое) и протокол («Топаз 2.0»).
4. Укажите коэффициент импульсов на литр — значение берётся из паспорта колонки.
5. Проверьте, что датчик пистолёта работает — укажите тип (НЗ или НО).
6. Пробный налив в мерник — после этого нужно провести корректировку коэффициента, если учёт не соответствует объёму.
7. Убедитесь, что данные заправок поступают в АЗС-Онлайн — проверьте связь через GSM или проводную сеть.
8. В АЗС-Онлайн настройте водителей, карты, лимиты и отчёты.

⚠️ При любых вмешательствах в электронику колонки, влияющей на учёт (например, изменение параметров датчиков, настройки импульсов), после работ нужна поверка — уточните у инженеров Гарвекс.

Сравнение типов подключения

Вывод

Подключение колонки с электроникой «Топаз» к контроллеру «Квота» по RS-485 — это стандартная и проверенная схема, работающая при соблюдении протокола АЗТ 2.0. При правильной настройке адреса, коэффициента импульсов и типа датчика пистолёта учёт будет точным и стабильным.

Для точного определения схемы подключения и совместимости — отправьте инженерам Гарвекс фото шильдика и платы колонки. Инженеры после анализа паспорта и фото подбирают правильную схему настройки.
