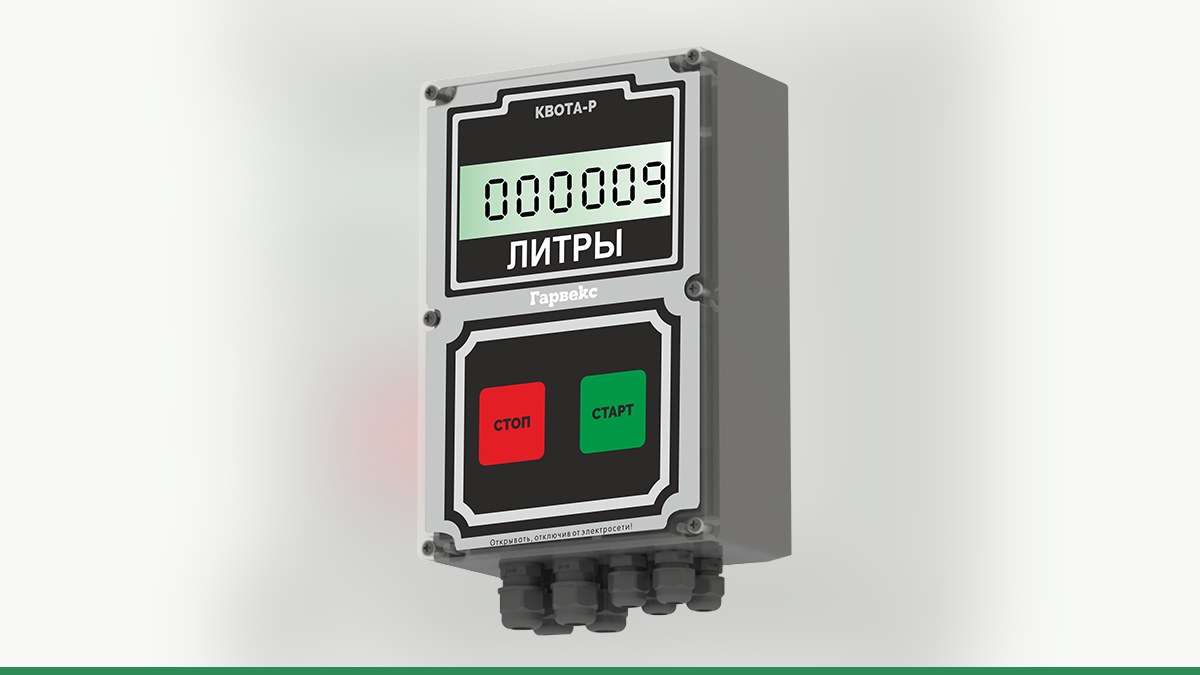

ТРК Wayne (Dresser Wayne): устройство и как подключить учёт топлива на контроллере «Квота»

Колонки Wayne (Dresser Wayne) встречаются на ведомственных заправках, мини-АЗС и КАЗС. Для владельца важно не только запустить колонку, но и организовать учёт каждой заправки: определить, можно ли подключить контроллер «Квота» к имеющейся электронике, или потребуется другая схема. Вариант выбирают после осмотра колонки или изучения её паспорта и фотографий платы: заранее обещать совместимость нельзя.

Как устроена колонка Wayne

В гидравлическом блоке находятся насос, счётчик, электромагнитные клапаны и импульсный датчик. В современных колонках Wayne может применяться встроенный пульсер WIP, который передаёт данные в электронный модуль. Колонкой управляет вычислитель X2000 или X2003 либо модуль iGEM в головке ТРК. К нему подключены, среди прочего, датчик положения пистолета, дисплеи и пускатели насосов.

В России встречаются колонки с вычислителями X2000 и X2003, а также линейки Global, Ovation, Vista и Helix. Внешнее сходство колонок не гарантирует одинакового устройства электроники или способа подключения. Поэтому для подбора схемы важно установить, какой вычислитель или модуль стоит в конкретной ТРК, и оценить доступность сигналов и цепей управления.

Для связи с системами управления у Wayne используется DART по RS-485. У X2000 встречается также подключение по токовой петле; iGEM поддерживает DART, IFSF LON и ряд других протоколов. Это сведения об электронике Wayne, но они не подтверждают, что контроллер «Квота» сможет обмениваться данными с конкретной колонкой по DART. Такую возможность инженеры Гарвекс проверяют отдельно.

Варианты подключения учёта топлива

Для Wayne рассматривают два пути: прямое подключение к цепям колонки либо замену её платы управления. Кроме того, можно проверить возможность управления по RS-485, если у колонки своя электроника. Это не отдельная гарантия совместимости: протоколы разных производителей нельзя считать одинаковыми только потому, что используется интерфейс RS-485.

При прямом подключении контроллеру нужны провода от генератора импульсов, пускателя насоса, клапанов и датчика пистолета. В настройках задают коэффициент импульсов на литр, тип контакта датчика пистолета и параметры управления насосом и клапаном. Если импульсы прекращаются, контроллер останавливает насос. Важно заранее определить, доступны ли нужные сигналы и как они связаны с электроникой Wayne.

Ограничения по числу прямых постов также нужно учитывать при выборе оборудования. На один контроллер «Квота-2» или «Квота-3» подключают один полноценный пост с двухканальным счётчиком импульсов и клапаном снижения расхода либо два упрощённых поста с одноканальным счётчиком. Для управления несколькими постами может рассматриваться сочетание прямого подключения и RS-485, если электроника колонок поддерживает такой способ. Подробнее — контроллер Квота-2 и контроллер Квота-3.

При управлении по RS-485 у колонки должна быть собственная электроника, которая считает объём. Для некоторых электронных колонок обмен с «Квотой» организован через RS-485, однако применительно к Wayne возможность связи необходимо подтвердить по модели платы. Если линия применяется, для неё используют витую пару, устройства соединяют цепочкой без ответвлений, а на концах линии устанавливают терминирующие резисторы.

Если существующую электронику подключить к «Квоте» подходящим способом нельзя, инженеры могут рассмотреть замену платы. Плата управления ТРК Гарвекс управляет насосом, клапанами, генераторами импульсов, дисплеем и кнопками колонки; её настройка выполняется через меню и по Wi-Fi. Подбор платы и схема монтажа зависят от устройства конкретной ТРК.

Как подключить и настроить учёт

1. Соберите данные о колонке. Подготовьте фото шильдика и платы управления, а также паспорт, если он есть. По этим материалам инженеры Гарвекс определят, какие узлы установлены и какие способы подключения имеет смысл рассматривать.
2. Согласуйте схему. После осмотра или изучения фотографий выбирают прямое подключение, проверку связи по RS-485 либо замену платы. Для Wayne возможность работы по DART с контроллером «Квота» не считается подтверждённой до отдельной проверки.
3. Настройте пост в контроллере. Для прямой схемы задают тип поста и коэффициент импульсов, настраивают насос, клапан и датчик пистолета. При работе по RS-485 настраивают адрес устройства — если совместимость электроники подтверждена. Модели «Квота-2» и «Квота-3» отличаются возможностями подключения и числом постов, поэтому выбор делают под конфигурацию объекта.
4. Проведите пробный налив. Налив в мерник позволяет проверить, правильно ли учитывается объём. Если требуется, поправляют коэффициент импульсов и повторно проверяют результат.
5. Подключите передачу данных. Если на объекте используют облачный сервис АЗС-Онлайн, проверяют поступление заправок. Контроллер передаёт данные через SIM-карту или проводную сеть; при потере связи операции сохраняются в его памяти и отправляются на сервер после восстановления соединения.

АЗС-Онлайн помогает вести лимиты топлива для водителей и групп, авторизовать заправку по картам или пин-коду, просматривать отчёты и контролировать резервуары. Сервис работает в связке «Квота + колонка», поэтому сначала нужно корректно настроить сам пост, а затем проверить передачу данных.

Что подготовить для подбора

Чтобы инженеры могли оценить схему, отправьте фото шильдика и платы колонки. Если есть возможность, добавьте общий снимок ТРК и фото подключённых разъёмов, не отсоединяя провода. Чем лучше видны маркировки и расположение узлов, тем предметнее можно обсудить варианты.

После вмешательства в электронику колонки, влияющую на учёт, нужна поверка — уточните у инженеров.

Итог

Запрос «wayne подключение учета топлива» не означает, что для любой колонки подойдёт один и тот же способ. Прямое подключение использует импульсный датчик и релейное управление, а RS-485 требует совместимости электроники Wayne с контроллером. Если ни один вариант не подходит, рассматривают замену платы управления. Схему выбирают только после изучения конкретной ТРК.

Для подбора отправьте инженерам Гарвекс фото шильдика и платы колонки. Обсудить исходные данные можно через контакты Гарвекс.
