Владельцы мини-АЗС, контейнерных автозаправочных станций (КАЗС) и ведомственных заправок нередко сталкиваются с колонками Wayne. Среди них особенно распространена модель Wayne X2000 — её электронная головка (вычислитель) выпускалась десятилетиями и до сих пор встречается на многих объектах. Гидравлика этих колонок надёжна, но штатная электроника может устареть, а попытки интегрировать её в современную систему учёта и управления часто вызывают вопросы. Как же подключить такую колонку к контроллеру учёта топлива «Квота» от компании «Гарвекс»? Разберёмся с устройством X2000 и возможными схемами интеграции.
Устройство Wayne X2000: что внутри колонки
Вычислитель Wayne X2000 (производства Wayne Germany) — это электронная головка, которая управляет работой колонки. Она может работать в режиме одной стороны (A) или двух сторон (A+B), поддерживая до трёх продуктов на сторону (одна заправка за раз). Связь с внешними системами управления у X2000 организована через реле LOOP (токовая петля) или через последовательный интерфейс RS‑485 по протоколу DART. На плате подключения предусмотрены оба интерфейса; выбор между ними выполняется DIP‑переключателями. Для настройки протокола используются сервисные режимы: выбор DART — режим 26, подрежим 9 (значение 2), скорость 9600 бод — подрежим 10 (значение 0).
Гидравлическая часть колонки включает насос, поршневой (или иной) счётчик, электромагнитные клапаны и импульсный датчик. У современных моделей Wayne импульсный датчик (пульсер WIP) передаёт данные в электронный модуль, но в X2000 сигнал идёт напрямую в вычислитель. Датчики положения пистолета, дисплеи и пускатели насосов также завязаны на электронную головку.
Именно наличие исправного импульсного датчика и доступ к контактам управления насосом и клапаном позволяют рассматривать два основных пути подключения колонки к контроллеру «Квота».
Два пути подключения Wayne X2000 к контроллеру «Квота»

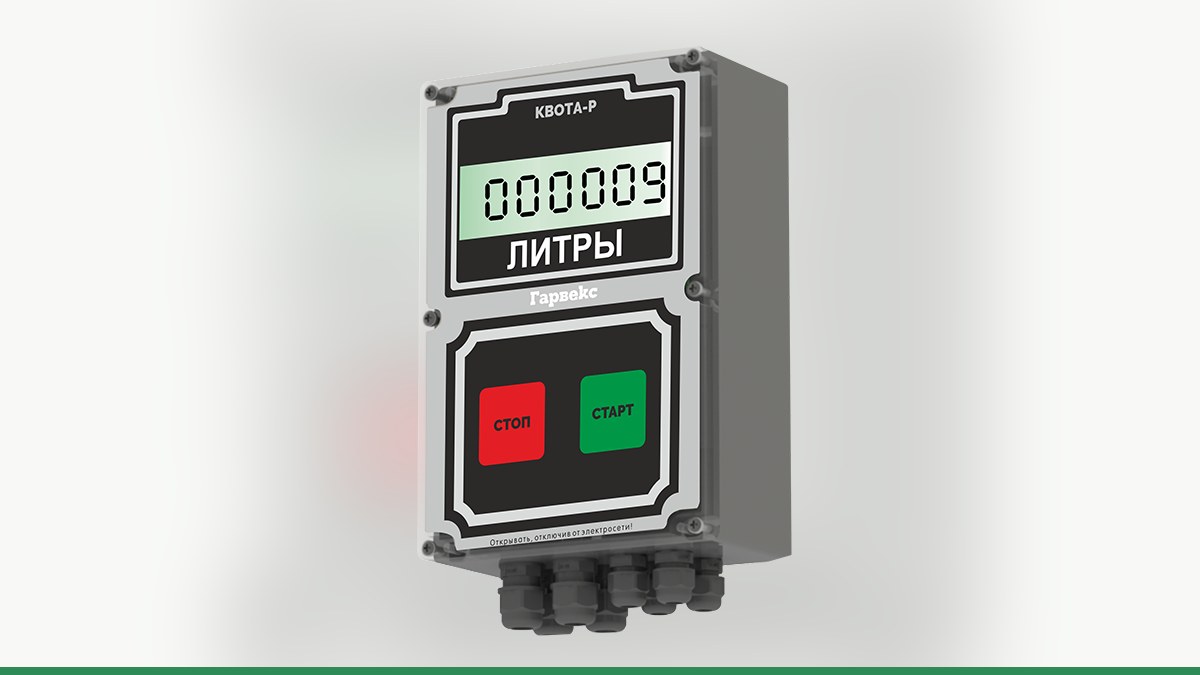

Контроллеры учёта топлива «Квота» (модели Квота-2 и Квота-3) могут управлять колонкой двумя принципиально разными способами: прямым подключением (по импульсам и реле) или через замену штатной электроники на плату управления ТРК Гарвекс. Третий способ — связь по протоколу DART (RS‑485) — для X2000 теоретически возможен, но его совместимость с контроллером «Квота» не подтверждена, поэтому этот вариант требует индивидуальной проверки инженерами Гарвекс.
Сравним два основных варианта в таблице.
| Критерий | Прямое подключение | Замена платы управления ТРК Гарвекс |
|---|---|---|
| Что делаем | Подключаем контроллер «Квота» напрямую к генератору импульсов, пускателю насоса, клапанам и датчику пистолета колонки. Штатный вычислитель X2000 не участвует в учёте и управлении. | Демонтируем штатную электронную головку X2000 и устанавливаем вместо неё плату управления ТРК Гарвекс. Новая плата берёт на себя все функции управления и учёта. |
| Требования к колонке | Наличие исправного импульсного датчика и доступ к его контактам; возможность внешнего управления насосом и клапаном (через реле контроллера). | Любое состояние штатной электроники — заменяется полностью. Главное, чтобы гидравлика (счётчик, насос, клапаны) была работоспособна. |
| Сложность монтажа | Средняя — нужно проложить провода от соответствующих точек внутри колонки к контроллеру (вне взрывоопасной зоны). | Выше — требуется аккуратный демонтаж старой платы, монтаж новой и подключение к тем же элементам (импульсный датчик, реле, дисплей, кнопки). |
| Настройка | В контроллере задаётся тип поста «прямое подключение», коэффициент импульсов на литр, параметры насоса/клапана/датчика пистолета. | Сначала настраивается сама плата (через меню или Wi‑Fi), затем контроллер — как для колонок с собственной электроникой (по RS‑485). |
| Количество постов на один контроллер | Для Квота-2 или Квота-3 — один полноценный пост (с двухканальным счётчиком и клапаном снижения расхода) или два упрощённых поста (с одноканальным счётчиком). | Определяется количеством установленных плат; каждая плата может быть подключена к контроллеру по RS‑485 (подробности — у инженеров). |
| Необходимость поверки | После любого вмешательства в электронику, влияющую на учёт, требуется поверка — уточните у инженеров Гарвекс. | То же самое — после замены платы поверка обязательна. |
Как подключить и настроить учёт: пошаговый порядок работ
Независимо от выбранного способа подключения, последовательность действий одинакова и выполняется в сотрудничестве с инженерами «Гарвекс».
-
Пришлите фото шильдика и платы колонки. Инженеры «Гарвекс» по снимкам определят тип вычислителя, разъёмы и доступные контакты, после чего предложат наиболее подходящую схему подключения. Самостоятельно выбирать вариант без консультации не рекомендуется — можно повредить оборудование или получить некорректный учёт.
-
Настройте пост в контроллере «Квота». Для прямого подключения в меню контроллера выбирается тип поста «прямое подключение», вводится коэффициент импульсов генератора (импульсов на литр), настраивается управление насосом и клапаном (нормально замкнутый или разомкнутый контакт датчика пистолета). При замене платы настраивается адрес RS‑485 и протокол обмена.
-
Проведите пробный налив в мерник. Это обязательный этап. После нескольких доз сравнивается фактический объём с данными контроллера. При необходимости корректируется коэффициент импульсов. Допустимая погрешность должна соответствовать требованиям, но окончательное подтверждение точности даёт поверка.
-
Подключите связь и проверьте передачу данных. Контроллер «Квота» оснащён GSM‑модулем (или Ethernet/Wi‑Fi для Квота‑3) и передаёт данные в облачный сервис АЗС-Онлайн сервис АЗС-Онлайн. Убедитесь, что заправки отображаются в личном кабинете. Если связь временно пропадает, операции сохраняются в памяти контроллера и отправляются после восстановления.
-
Заведите водителей, карты, лимиты и отчёты в АЗС-Онлайн. Сервис позволяет настраивать лимиты на водителя и группу, авторизацию по картам или пин‑кодам, удалённый запуск колонки, контроль резервуаров и интеграцию с 1С. Все возможности становятся доступны после того, как контроллер начал стабильно передавать данные.
Заключение
Колонка Wayne X2000 — надёжное оборудование, которое при грамотном подходе может быть успешно интегрировано в систему учёта на базе контроллеров «Квота» от Гарвекс. Выбор между прямым подключением и заменой платы управления зависит от состояния штатной электроники и ваших задач. В любом случае, первый шаг — отправить инженерам «Гарвекс» фото шильдика и платы колонки контакты Гарвекс. Они подберут оптимальную схему и дадут рекомендации по монтажу и настройке. После вмешательства в электронику, влияющую на учёт, не забудьте уточнить у инженеров необходимость поверки.
Подробнее о контроллерах «Квота»: - Контроллер Квота-2 — до 2 постов, GSM. - Контроллер Квота-3 — до 4 постов, взрывозащищённый корпус, Ethernet и Wi‑Fi. - Плата управления ТРК Гарвекс — для замены штатной электроники.
