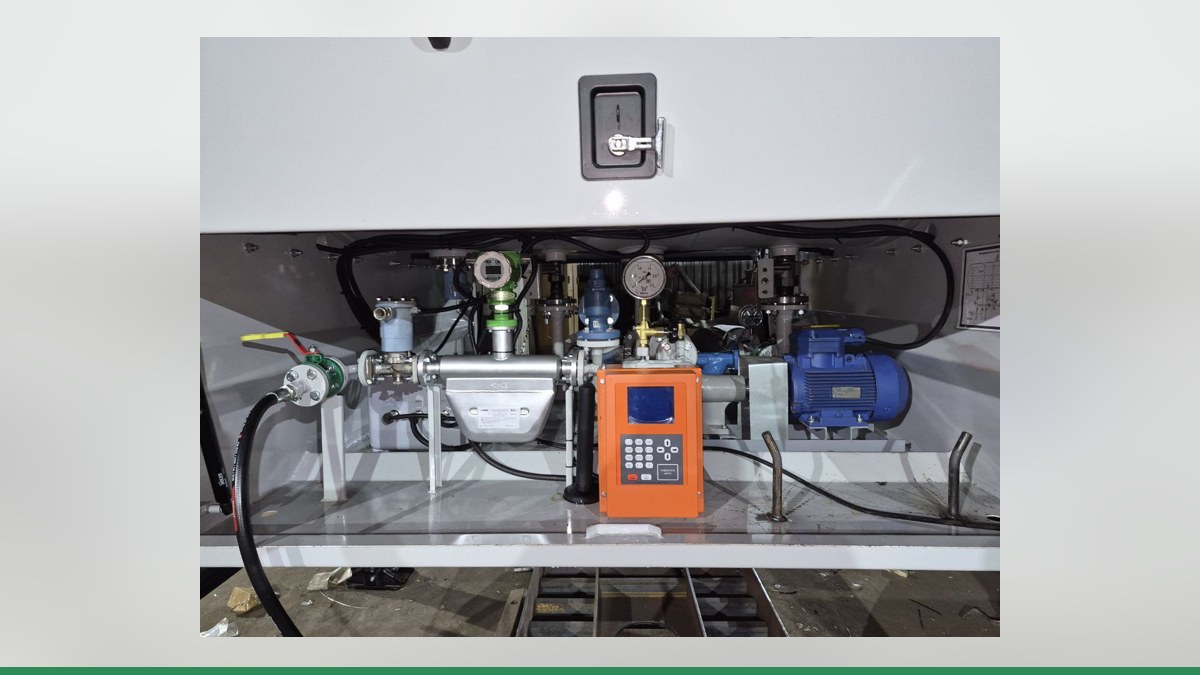

Замена платы управления в ТРК Wayne на плату Гарвекс: когда это оправдано

Wayne (Dresser Wayne, сегодня входит в Dover Fueling Solutions) — один из самых узнаваемых производителей топливораздаточных колонок и электроники для АЗС. В России встречаются и классические машины с вычислителями X2000 и X2003, и более новые линейки Global, Ovation, Vista, Helix. Вопрос о замене платы управления возникает не из-за бренда, а из-за конкретной ситуации на площадке: колонка должна отпускать топливо, а учёт нужен понятный и управляемый. Разберём, когда замена электроники действительно оправдана, а когда задачу решает другой путь.

Как устроена электроника Wayne

Классическая схема колонки Wayne — гидравлический блок с насосом, поршневым или иным счётчиком, электромагнитными клапанами и импульсным датчиком. В современных колонках применяется встроенный пульсер WIP, который передаёт данные в электронный модуль.

Управляет колонкой вычислитель X2000 / X2003 либо модуль iGEM (Intelligent Global Electronics Module), установленный в головке колонки. К нему подключены датчики положения пистолета, дисплеи и пускатели насосов. Связь с системой управления построена на протоколе Wayne — DART по RS-485 (9600 бод); у X2000 встречается и подключение по токовой петле, а переключатель на плате выбирает между петлёй и RS-485. Модуль iGEM поддерживает DART, IFSF LON и ряд других протоколов, выбор задаётся параметром F20. Настройка ведётся с клавиатуры программирования или сервисной программой STP по кабелю, у iGEM есть сервисный режим и инфракрасный интерфейс.

Это зрелая, продуманная архитектура. Проблема обычно не в ней самой, а в том, что на конкретной мини-АЗС, КАЗС или ведомственной заправке нужен учёт под свои задачи: лимиты на водителя, отчёты, интеграция с 1С.

Когда замена платы управления оправдана

Замена платы — это не «улучшение ради улучшения». Она имеет смысл, когда:

• электроника колонки устарела или несовместима с задачами учёта, которые ставит владелец;
• нужен предсказуемый набор функций: управление насосом, клапанами, генератором импульсов, дисплеем и кнопками колонки;
• важно получить настраиваемое меню и настройку по Wi-Fi вместо поиска редкого сервисного оборудования;
• гидравлика колонки исправна и её жалко менять вместе с электроникой.

Технически путь выглядит так: родная электроника выводится из схемы учёта, а её место занимает плата управления ТРК Гарвекс. Подбор делается по осмотру колонки — универсального «одного на все Wayne» решения здесь быть не может.

Когда достаточно прямого подключения

Прямое подключение — вариант, при котором контроллер «Квота» сам управляет наливом:

• считает импульсы генератора импульсов колонки (в настройке задаётся коэффициент «импульсов на литр»);
• включает насос и клапан через свои реле;
• следит за датчиком пистолета (тип контакта — нормально замкнутый или нормально разомкнутый);
• останавливает насос, если импульсы пропали.

Важно: при прямом подключении протоколы не используются вообще. Нужны только провода от генератора импульсов, пускателя насоса, клапанов и датчика пистолета. На один Квота-3 или «Квота-2» — один полноценный пост с двухканальным счётчиком импульсов и клапаном снижения расхода либо два упрощённых поста с одноканальным счётчиком.

Прямое подключение уместно, когда электроника колонки уже не участвует в учёте или её функции избыточны для площадки, а механика исправна.

Сравнение двух путей

Отдельно о связи по RS-485

Управление по RS-485 — это другой сценарий. Здесь у колонки остаётся своя электроника, которая сама считает литры, а «Квота» по линии разрешает налив, задаёт дозу и получает результат. Так контроллер работает с колонками с электроникой «Топаз» и с «Квота-Р». По RS-485 «Квота-2» управляет до 2 постов, «Квота-3» — до 4, и варианты можно совмещать: например, один пост прямым подключением и ещё несколько по RS-485.

Возможность связи по протоколу DART (RS-485) с контроллерами «Квота» не подтверждена — её проверяют инженеры Гарвекс по модели платы. Ставить знак равенства между протоколами разных производителей нельзя: это разные наборы команд и разная логика обмена. Физически линия RS-485 — это витая пара, устройства подключаются цепочкой без ответвлений, на концах линии ставятся терминирующие резисторы.

Как подключить и настроить учёт

1. Владелец присылает фото шильдика и платы колонки — инженеры Гарвекс выбирают схему.
2. Настраивается пост в «Квоте»: тип поста, коэффициент импульсов, насос, клапан, датчик пистолета или адрес по RS-485.
3. Проводится пробный налив в мерник и поправка коэффициента.
4. Подключается связь и проверяется, что заправки приходят в АЗС-Онлайн.
5. В АЗС-Онлайн заводят водителей, карты, лимиты и отчёты.

Контроллер передаёт заправки через SIM-карту (GSM) или проводную сеть; если связь пропала, данные хранятся в памяти контроллера и уходят на сервер позже.

После вмешательства в электронику колонки, влияющую на учёт, нужна поверка — уточните у инженеров.

Вывод

Замена платы управления в ТРК Wayne на электронику Гарвекс оправдана тогда, когда штатный вычислитель или модуль больше не решает задачи учёта, а гидравлика колонки исправна. Если же электроника не задействована в учёте, часто достаточно прямого подключения — без протоколов, только импульсы и реле. Решение в обоих случаях принимается после осмотра, а не по названию модели.

Отправьте инженерам Гарвекс фото шильдика и платы колонки по контактам — по ним подберут схему подключения и подскажут, какой путь для вашей площадки короче.
